Druckleitungsgriffe in komponentenbasierten Druckleitungsnetz-Draufsichten

Mit den folgenden Griffen können Sie Druckleitungen in der Draufsicht bearbeiten. Die jeweiligen Griffe werden in den Abbildungen rot angezeigt.

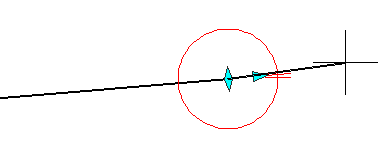

Endpunkt:Länge

Diese Griffe ermöglichen das Verkürzen oder Verlängern einer Druckleitung an einem freien Ende. Die Richtung der verlängerten oder verkürzten Haltung bleibt unverändert, unabhängig davon, ob die Verbindung mit einer Druckleitung, einem Anschlussstück oder Ausbauteil erfolgt.

Endpunkt:Abschrägung

Diese Griffe ermöglichen das Ändern des Winkels des freien Endes einer Druckleitung. Der Winkel wird von der Mittellinie der Haltung gemessen. Wenn der Griff ausgewählt ist, können Sie die Haltung verschieben oder einen anzuwendenden Abschrägungswinkel eingeben. Die Länge der Haltung bleibt unverändert.

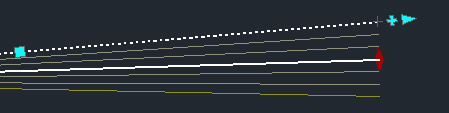

Die folgende Abbildung zeigt einen ausgewählten Abschrägungsgriff und die Darstellungssymbole, die den zulässigen Abschrägungsbereich für das Verschieben der Haltung angeben.

Anmerkung: Bei diesem Griff wird nicht verhindert, dass Sie die zulässige Abschrägung des Haltungswinkels bei der Bearbeitung überschreiten. Haltungen, die die zulässige Abschrägung überschritten haben, können durch Ausführen des Befehls Entwurfsüberprüfung ausführen festgestellt werden.

Mittelpunkt:verschieben

Diese Griffe ermöglichen das Verschieben der Druckleitung an eine neue Position. Die Richtung und Länge der Haltung bleiben unverändert.

In der folgenden Abbildung werden diese Griffe auf einer Reihe von vier verbundenen Druckleitungen angezeigt.

Layout fortsetzen

Diese Griffe ermöglichen das Fortsetzen des Druckleitungsnetz-Entwurfs, indem Druckleitungen hinzugefügt werden. Diese Griffe werden auf offenen Verbindungen von Druckleitungen für sowohl gerade als auch gekrümmte Haltungen angezeigt.

Wenn Sie einen dieser Griffe auswählen, wird der Kompass als Hilfe für die Auswahl des nächsten Winkels angezeigt.

Radius, Verschieben, Länge, Position: Gekrümmte Haltungen

Diese Griffe ermöglichen das Verkürzen, Verlängern oder Verschieben einer gekrümmten Haltung. Der Radius des Bogens kann ebenfalls angepasst werden.

Die folgende Abbildung zeigt den Griff, mit dem Sie den Radius ändern können.

Die folgende Abbildung zeigt den Griff, mit dem Sie eine gekrümmte Haltung verschieben können.
