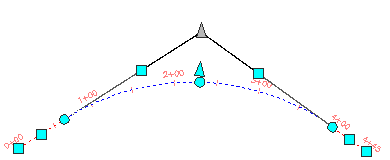

So arbeiten Sie mit Achsschnittpunkten

So fügen Sie einer Achse einen TS-Punkt hinzu

Unterteilen Sie ein Festelement Gerade in zwei angrenzende Festelemente Gerade, indem am angegebenen Punkt ein Schnittpunkt (TS) erstellt wird.

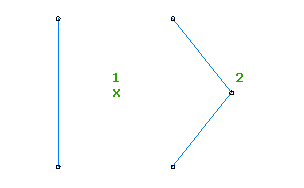

Wenn Sie einen Punkt (1) auswählen, wird der neue TS-Punkt (2) erstellt. Am neuen TS-Punkt werden Endpunkte für die neuen Linien erstellt, die Tangenten zueinander bilden.

1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor Finden.
2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Stützpunkt einfügen.
3. Klicken Sie im Zeichnungsfenster auf die Position des neuen TS-Punkts.

So brechen Sie einen TS-Achspunkt aus dem Zeichnungsbereich auseinander

Trennen Sie den Schnittpunkt (TS) an der Stelle, an der die Endpunkte zweier Festelemente oder Koppelelemente vom Typ Tangente zusammentreffen.

Wenn Sie einen TS-Punkt aufbrechen (1), werden die Tangenten-Endpunkte um einen gewissen Abstand voneinander getrennt (2). Bei einem aufgebrochenen TS-Punkt (3) ist die zweite Tangente nicht mehr Teil der gelösten Achsgeometrie.

1. Wählen Sie die Achse aus.

   Ein Griff wird am Schnittpunkt angezeigt.


2. Zeigen Sie mit dem Cursor auf den Griff .

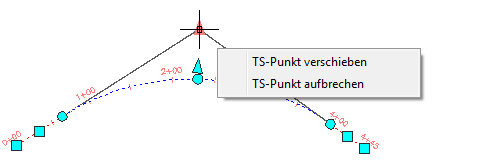

3. Wählen Sie aus dem Griffmenü die Option TS-Punkt aufbrechen.

4. Geben Sie die Entfernung an, um die Sie den TS-Punkt auseinanderbrechen möchten.

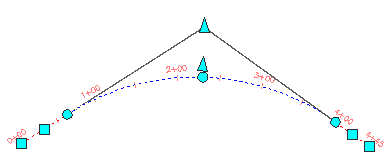

Die Tangenten werden vom Schnittpunkt auseinandergebrochen, auf dem jetzt ein -Griff anzeigt wird.

So löschen Sie einen TS-Punkt aus einer Achse

Erstellt eine Tangente aus zwei angrenzenden Tangenten, indem der Schnittpunkt (TS) der Tangenten entfernt wird.

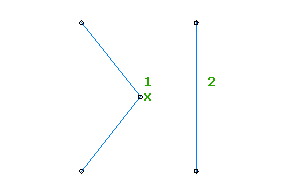

Wenn der TS-Punkt (1) gelöscht wird (2), werden die Tangenten-Endpunkte entfernt.

1. Klicken Sie auf die Achse. Klicken Sie auf Registerkarte AchseGruppe ÄndernGeometrie-Editor Finden.
2. Klicken Sie im Werkzeugkasten Achswerkzeuge auf Stützpunkt löschen.
3. Klicken Sie im Zeichnungsfenster auf einen Punkt in der Nähe des TS-Punkts, den Sie entfernen möchten.
