Sie können die in den Draufsichten oder Höhenplänen angezeigten Haltungsenden bereinigen.
In diesem Abschnitt wird beschrieben, wie Sie die Option zur Bereinigung der Haltungsenden in den Registerkarten Draufsicht und Höhenplan des Dialogfelds Haltungsstil verwenden.
Bei Aktivierung dieser Option für Draufsichten wird die Darstellung von Haltungsenden bereinigt, sodass die Haltungsenden in Draufsichten realistischer dargestellt werden.
Bei Aktivierung dieser Option für Höhenpläne wird die Darstellung von Haltungsenden im Höhenplan wie folgt bereinigt:
- Die überlappenden Haltungsenden werden auf die Innenkanten der Haltungen gestutzt, wenn nur die Innenkanten oder die Innen- und Außenkanten der Haltungen angezeigt werden.
- Die Außenkanten der Haltungen werden nur gestutzt, wenn die Außenkanten der Haltungen, nicht aber die Innenkanten angezeigt werden.

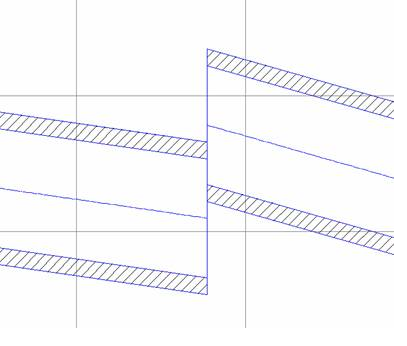

In der folgenden Abbildung sehen Sie den Längsschnitt einer Haltung-zu-Haltung-Verbindung mit aktivierter Bereinigungsoption.

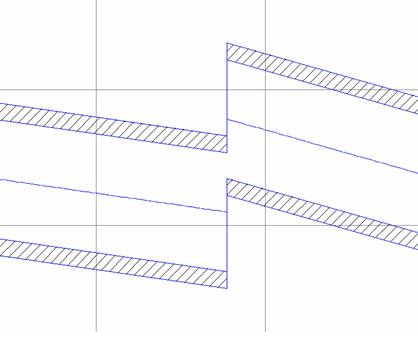

Wenn diese Option nicht aktiviert ist, wird die Darstellung von Haltung-zu-Haltung-Verbindungen im Höhenplan nicht bereinigt. In der folgenden Abbildung sehen Sie den Längsschnitt einer Haltung-zu-Haltung-Verbindung mit deaktivierter Bereinigungsoption.
Standardmäßig ist diese Option deaktiviert. Sie können sie jedoch für vorhandene Haltungen aktivieren, um die Haltung-zu-Haltung-Verbindungen zu bereinigen.
Bei dieser Option sollten Sie folgendes Verhalten beachten:
- Die Option zur Bereinigung der Haltungsenden kann nur verwendet werden, wenn sich ein Nullschacht zwischen zwei Haltungen befindet.
- Diese Option gilt gleichermaßen für gerade und gekrümmte Haltungen, die in Höhenplänen angezeigt werden.
- Die überlappenden Haltungsenden werden auf die Innenkanten der Haltungen gestutzt (entfernt), wenn nur die Innenkanten oder die Innen- und Außenkanten angezeigt werden.
- Die Außenkanten werden nur gestutzt, wenn die Außenkanten der Haltungen, nicht aber die Innenkanten angezeigt werden.
