Verwenden Sie diese Registerkarte zum Definieren der Darstellung des Anschlussstücks in einer 2D-Draufsicht.
Anschlussstück
Anschlussstücke können in der Draufsicht durch ihre Mittellinie oder durch ein Blocksymbol dargestellt werden.

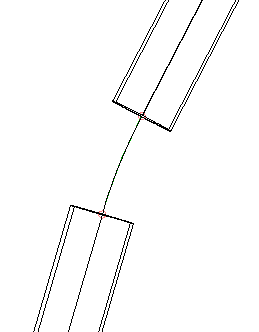

- Als Mittellinie anzeigen
-
Zeigt das Anschlussstück als Mittellinie des Blocks an, der im Druckleitungsnetz-Katalog definiert ist.

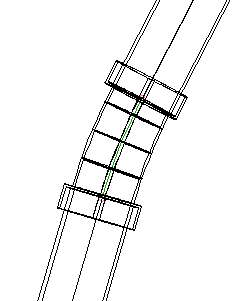

- Als katalogdefinierten Block anzeigen
-
Zeigt das Anschlussstück unter Verwendung des im Druckleitungsnetz-Katalog definierten Blocks an.
- Als benutzerdefinierter Block anzeigen
-
Zeigt das Anschlussstück unter Verwendung eines benutzerdefinierten Blocks an. Die folgenden Optionen sind verfügbar:
- Blockname: Gibt den Namen des als Anschlussstücksymbol zu verwendenden Blocks an. Sie können einen Block aus der aktuellen Zeichnung auswählen oder der Zeichnung einen Block hinzufügen, indem Sie eine Zeichnungsdatei wählen.
- Fester Maßstab: Skaliert das Anschlussstücksymbol anhand der Parameter X, Y und Z.
