Informationen zu Querprofillinien-Objekten

Verwenden Sie eine Querprofillinie als lineares Planungsobjekt, das die Richtung bestimmt, in der Querschnitte für eine Reihe angegebener DGMs geschnitten werden.

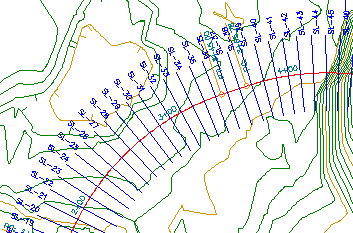

Bei Querprofillinien handelt es sich um lineare Objekte, die verwendet werden, um Querprofile entlang einer Achse zu schneiden. Querprofillinien- besitzen ihren eigenen Stil und können beschriftet werden (z. B. SL-29). Ein Satz Querprofillinien setzt sich zusammen zu einer benannten Sammlung mit der Bezeichnung Querprofillinien-Gruppe. Eine Querprofillinien-Gruppe verwaltet die Anzeigestile und Beschriftungsstile für Querprofillinien, Querprofile, Querprofilpläne, Massenausgleichsplan-Linien und Massenausgleichsplan-Ansichten zentral.

Gruppen mit Querprofillinien, die einer Achse zugeordnet sind, werden in der Übersichtsstruktur des Projektbrowsers unter dieser Achse angezeigt.
