Informationen zu Schnittlinien

Wenn Sie auf der Seite Schnittlinien des Assistenten Planrahmen erstellen das Kontrollkästchen Schnittlinien einfügen aktivieren, wird an jedem Planrahmen-Schnittpunkt eine Schnittlinie erstellt.

Der erste und letzte Planrahmen in einer Gruppe haben jeweils nur eine Schnittlinie.

Anmerkung: Wenn Sie Pläne vom Typ Lageplan und Längsschnitt oder Nur Längsschnitt erstellen, werden immer Schnittlinien platziert. Das Kontrollkästchen Schnittlinien einfügen ist in diesem Fall aktiviert, aber nicht verfügbar (Sie können die Markierung nicht entfernen). Beim Erstellen von Plänen des Typs Nur Lageplan können Sie das Kontrollkästchen deaktivieren, damit keine Schnittlinien in die resultierenden Draufsichten eingefügt werden.

Verwenden Sie die Optionen auf der Seite Schnittlinien des Assistenten Planrahmen erstellen, um zu steuern, wie Schnittlinien auf Achsen positioniert werden, um einen Schnittlinienstil und einen Schnittlinien-Beschriftungsstil anzugeben und um anzugeben, mit welchem Abstand Schnittlinien nach dem Erstellen neu positioniert werden können. Sie können über die Schnittlinieneinstellungen auf der Registerkarte Einstellungen des Projektbrowsers Vorgaben für die Stile definieren.

Bestimmte Eigenschaften einer Schnittlinie können auf die gleiche Weise wie andere Autodesk Civil 3D-Objekte geändert werden. Sie können beispielsweise den Objektnamen einer Schnittlinie, die Beschreibung, den Objektstil oder den Layer, auf dem diese angezeigt wird, bearbeiten. Schnittlinien-Objekte werden in der Übersichtsstruktur angezeigt. Deren Standardstil und -beschriftung steuern Sie über die Sammlung Schnittlinie in der Struktur Einstellungen.

Sie bearbeiten die Länge einer Schnittlinie mit den Griffen. Zudem können Schnittlinien verschoben werden. Die einzige Möglichkeit zum Löschen einer Schnittlinie ist das Löschen des Planrahmens oder der Planrahmen-Gruppe, zu der sie gehört. Verwenden Sie den Schnittlinienstil, um ggf. die Anzeige der Schnittlinie auszublenden.

Schnittlinien sind in einer Zeichnung als Objekte mit dem Namen AeccMatchLine gespeichert.

Schnittlinienstil

Mit dem Schnittlinienstil steuern Sie die Darstellung der Schnittlinie. Sie können typische Stilmerkmale festlegen, z. B. Sichtbarkeit, Layer, Farbe, Linientyp, Linienmaßstab und Linienstärke.

Schnittlinienüberdeckungsbereich

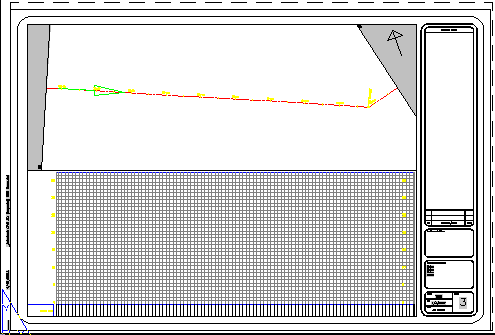

Schnittlinien verfügen über einen Überdeckungsbereich an der Außenseite jeder Schnittlinie. Mit dem Schnittlinienüberdeckungsbereich verbergen bzw. überdecken Sie die Fläche zwischen der Außenseite der Schnittlinie und dem inneren Rand oder der inneren Begrenzung des Planrahmens. Diese Komponente ist nur in Draufsichten, nicht in Höhenplänen, und nur im Papierbereich vorhanden. In der folgenden Abbildung ist ein Beispiel für die zwei Schnittlinienüberdeckungsbereiche in grau dargestellt, auf der linken und der rechten Seite des Draufsicht-Ansichtsfensters:

Die Registerkarte Anzeige im Dialogfeld Schnittlinienstil beinhaltet eine Option, mit der Sie das Schraffurmuster für diesen Schnittlinienüberdeckungsbereich angeben können.

Schnittlinien und der Schnittlinienüberdeckungsbereich werden nur in Draufsichten, nicht in Höhenplänen, angezeigt. Der Schnittlinienüberdeckungsbereich ist nur im Papierbereich vorhanden.

Schnittlinien-Beschriftungsstil und -Beschriftungsposition

Schnittlinien-Beschriftungen werden oberhalb des Schnittlinienüberdeckungsbereichs angezeigt und sind daher sichtbar.

Sie können einen Beschriftungsstil für die Beschriftung angeben, die auf der linken oder rechten Seite einer Schnittlinie angezeigt wird. Da jede Schnittlinie in zwei separaten Plänen angezeigt wird, ist es hilfreich, unterschiedliche Beschriftungsstile für die Beschriftung auf der linken Seite der Schnittlinie und die Beschriftung auf der rechten Seite der Schnittlinie einzustellen.

Sie können außerdem nur eine Schnittlinien-Beschriftung (auf der linken oder der rechten Seite der Schnittlinie) einblenden, indem Sie die Sichtbarkeit für eine Schnittlinien-Beschriftung ausschalten.

Die linken und rechten Schnittlinien-Beschriftungen können am Anfang, am Ende oder in der Mitte der Schnittlinie sowie an dem Schnittpunkt zwischen Achse und Schnittlinie platziert werden.

Standardeinstellungen für das Verhalten der Schnittlinien-Beschriftungen legen Sie im Dialogfeld Planrahmen-Gruppe-Einstellungen fest.
