Sie können Autodesk Civil 3D-Kanalnetzen hydraulische Eigenschaftsdaten auf verschiedene Weisen hinzufügen.
In Autodesk Civil 3D erstellte Kanalnetze enthalten keine Werte für hydraulische Eigenschaftsinformationen, z. B. Staulinien (HGL) und Energiehöhenlinien (EGL). Während die Kanalnetze die Eigenschaften für diesen Informationstyp enthalten, werden die hydraulischen Eigenschaften auf 0 (null) festgelegt oder werden standardmäßig "nicht festgelegt".
Sie können einem Autodesk Civil 3D-Kanalnetz mit den folgenden Methoden hydraulische Eigenschaftsdaten hinzufügen:
- durch Exportieren des Kanalnetzes in eine STM-Datei, durch Importieren dieser Datei in Storm Sewers Extension und durch Verwenden von Storm Sewers Extension zum Hinzufügen von hydraulischen Eigenschaften zum Kanalnetz
Sie können die hydraulische Analyse mithilfe von Storm Sewers Extension im Kanalsystem ausführen. Danach können Sie die STM-Datei zurück in Autodesk Civil 3D importieren. An diesem Punkt enthält das Autodesk Civil 3D-Kanalnetz die gültigen hydraulischen Eigenschaftsdaten (HGL, EGL usw.), die aus Storm Sewers Extension abgerufen wurden.
- Sie können auch hydraulische Eigenschaftsdaten abrufen, indem Sie eine XML-Datei importieren, die gültige hydraulische Eigenschaftsinformationen enthält.
- Sie können auch Ihre eigenen Werte für hydraulische Eigenschaften mithilfe von Panorama eingeben. Dies kann hilfreich sein, wenn Sie beabsichtigen, später die Kanalnetzdaten in eine andere Anwendung, z. B. Storm Sewers Extension, zu importieren, um die hydraulische Analyse auszuführen.
Sobald die hydraulischen Eigenschaftsdaten in einem Autodesk Civil 3D-Kanalnetz vorliegen, können Sie die Staulinien und die Energiehöhenlinien in Höhenplänen anzeigen, bearbeiten und beschriften. Sie können auch bestimmte hydraulische Eigenschaftsdatenwerte in den Eigenschaften-Dialogfeldern und -Ansichten von Haltung und Schacht/Bauwerk anzeigen und bearbeiten.
Wenn Sie Autodesk Civil 3D-Kanalnetzen hydraulische Analysedaten hinzufügen, werden die folgenden hydraulischen Eigenschaften mit gültigen Werten für Haltungen und Schächte/Bauwerke versehen:
| Hydraulische Eigenschaft | Verfügbar für ... |
|---|---|
| Staulinie | Haltungen und Schächte/Bauwerke |
| Energiehöhenlinie | Haltungen und Schächte/Bauwerke |
| Durchflussgeschwindigkeit | Haltungen |
| Verbindungsverlust | Haltungen |
| Rückleitungszeitraum | Haltungen |
| Bekannte Kapazität | Schächte/Bauwerke |
| Überlaufziel | Schächte/Bauwerke |
In Autodesk Civil 3D werden Staulinien und Energiehöhenlinien, sofern vorhanden, als eine gerade Linie durch Schächte/Bauwerke angezeigt, die die Eigenschaft Staulinie nach oben oder Energiehöhenlinie nach oben einer Haltung mit der Eigenschaft Staulinie nach unten oder Energiehöhenlinie nach unten der nächsten Haltung verbindet.
Sie können auch Beschriftungsstile erstellen, die Beschriftungen für hydraulische Eigenschaften anzeigen, z. B. Staulinie und Energiehöhenlinie.
Anzeigen von hydraulischen Daten in Höhenplänen

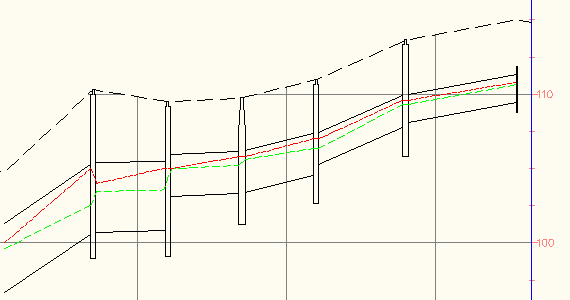

Sie können hydraulische Eigenschaftsdaten (Staulinien und Energiehöhenlinien) aus Kanalnetzen in Höhenplänen anzeigen. Die folgende Abbildung zeigt z. B. eine Staulinie und eine Energiehöhenlinie, die in einem Höhenplan angezeigt werden.
Die Energiehöhenlinie wird als rot gestrichelte Linie (oben) dargestellt. Die Staulinie wird als grüne gestrichelte Linie (unter der Energiehöhenlinie) angezeigt.
Um Staulinien und Energiehöhenlinien in den Höhenplänen anzuzeigen, müssen Sie sicherstellen, dass die folgenden Aufgaben ausgeführt wurden:
| Aufgabe |
|---|
| Hinzufügen von hydraulischen Eigenschaftsinformationen zum Kanalnetz durch Ausführen der hydraulischen Analyse im Kanalnetz mithilfe von Storm Sewers Extension |
| Bearbeiten der Staulinien- und Energielinien-Komponenten, die im Dialogfeld Haltungsstil auf der Registerkarte Anzeige aufgelistet sind. Dies ist nur für Haltungsstile, nicht für Schacht- und Bauwerksstile erforderlich. |
| Hinzufügen der Haltungskomponenten in einen Höhenplan |
Sie können auch Beschriftungsstile erstellen, die Beschriftungen für hydraulische Eigenschaften anzeigen, z. B. Staulinie und Energiehöhenlinie.
Zusätzlich zum Anzeigen der Staulinien und Energiehöhenlinien in Höhenplänen können Sie auch die hydraulischen Eigenschaftsdatenwerte auf folgende Arten anzeigen und bearbeiten:
| Bearbeitungsmethode | Beschreibung |
|---|---|
| Dialogfeld Haltung oder Schacht- und Bauwerkseigenschaften | Klicken Sie auf die Registerkarte Komponenteneigenschaften in den Dialogfeldern Haltung oder Schacht- und Bauwerkseigenschaften, und führen Sie einen Bildlauf nach unten durch, um die Werte für hydraulische Eigenschaften anzuzeigen. |
| Kanalnetzansichten | Sie können das Kanalnetz in der Kanalnetzansicht anzeigen und zum Anzeigen oder Bearbeiten der hydraulischen Eigenschaftswerte navigieren. |
Bearbeiten von hydraulischen Eigenschaftsdaten
Das Bearbeiten eines Kanalnetzes kann dazu führen, dass die hydraulischen Eigenschaftsdaten ungültig werden. Vergessen Sie nicht, dass die hydraulischen Informationen ungültig werden können, wenn Sie die physikalischen Eigenschaften eines Kanalnetzes nach dem Import aus einer STM-Datei bearbeiten. Um Sie über diese Möglichkeit zu benachrichtigen, wird eine Warnmeldung ähnlich der folgenden angezeigt, wenn Sie Kanalnetzkomponenten eines Kanalnetzes bearbeiten, das aus Storm Sewers Extension importiert wurde:
Ein Kanalnetz mit Hydraulikeigenschaften wurde geändert; die Eigenschaften sind möglicherweise ungültig.
Diese Nachricht wird nur das erste Mal angezeigt, wenn Sie versuchen, das Kanalnetz zu bearbeiten. Wenn Sie versuchen, das Kanalnetz erneut zu bearbeiten, wird die Nachricht nicht angezeigt.
Wenn Sie diese Nachricht sehen, möchten Sie vielleicht den Befehl In Storm Sewers bearbeiten verwenden, um Kanalnetzdaten zu exportieren und hydraulische Eigenschaften zu aktualisieren. Als Minimum wird empfohlen, dass Sie überprüfen, ob die hydraulischen Informationen für das Kanalnetz immer noch gültig sind und sich nicht geändert haben, um keine unerwünschten oder unerwarteten Ergebnisse im Entwurf zu verursachen.
Wenn Sie ein Kanalnetz bearbeiten, das keine Werte für hydraulische Eigenschaften enthält, wird diese Nachricht nicht angezeigt.
