5-Achsen-Eingravieren

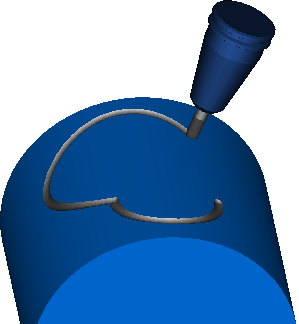

Sie können eine 5-Achsen-Gravur mithilfe eines spiralförmigen 2D-Werkzeugwegs erstellen. Dadurch können Sie einen Werkzeugachsenwinkel erstellen, der senkrecht zur Fläche verläuft, um sicherzustellen, dass Querschnitt und schnitttiefe der Gravur gleichmäßig sind.

So erstellen Sie ein Flächengravur-Feature des Typs 5-Achs:

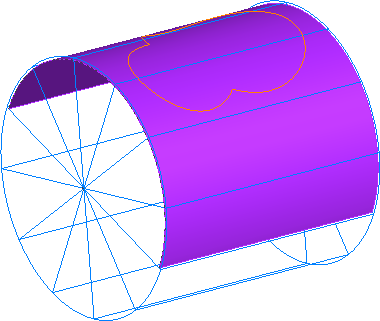

1. Erstellen Sie eine Fläche unter der Rohteilgrenze, um die Gravurtiefe zu bestimmen. Zum Beispiel:



2. Erstellen Sie das Profil, um die Form des Gravurfeatures zu definieren. Zum Beispiel:



Tipp: Sie können die Menüoption Konstruktion > Profil > Aus Flächen > Auf Fläche projizieren verwenden, um ein Profil auf eine Fläche zu projizieren.
3. Erstellen Sie ein Flächenfräsen-Feature mit einer 2D-Spiral-Operation.
4. Doppelklicken Sie im Feature-Baum auf das Feature, damit das Feature-Eigenschaften-Formular angezeigt wird, und wählen Sie spiral2d in der Baum-Ansicht aus.
5. Wählen Sie auf der Registerkarte Rohteil unter Leitkurve wählen die Option Profile als Grenzlinien aus, und klicken Sie auf Profiloptionen.

   Das Grenzprofil-Formular wird angezeigt.

6. Wählen Sie unter Grenzprofilart die Option Nur Wand aus.

   Dadurch wird ein Werkzeugweg entlang des Profils, anstatt eines Bereichsausräumungs-Werkzeugweges in oder außerhalb des Profils erstellt.

7. Klicken Sie unter Grenzprofile auf Grenzen.

   Das Formular Grenzprofile wählen wird angezeigt.

8. Wählen Sie das Profil aus, das die Kontur der Gravur definiert und klicken Sie auf OK, um das Formular Grenzprofile wählen zu schließen.
9. Klicken Sie auf OK, um das Grenzprofile-Formular zu schließen.
10. Wählen Sie auf der 5-Achse-Registerkarte Führung/Neigung aus und wählen Sie aus der Von-Liste Kontaktnormale aus.

    Dadurch wird die Werkzeugachse senkrecht zur Fläche belassen.

11. Klicken Sie auf OK, um das FormularFeature-Eigenschaften zu schließen.
