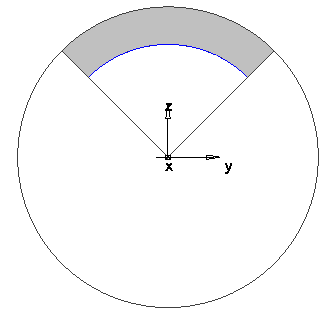

Wenn Fräsfeatures um die Indexachse gewickelt sind, wird eine Koordinatenachse von linearen Bewegungen in Rotationsbewegungen umgewandelt. Bei der Abwicklung um die X-Achse werden die Y-Achsenbewegungen in C-Achsenbewegungen umgewandelt. Für die einfache Abwicklung ist der NC-Code relativ einfach, die Wände des resultierenden Features sind allerdings nicht rechtwinklig zur Indexachse. Die folgende Abbildung zeigt die Vorderansicht einer abgewickelten Tasche. Der Werkzeugweg wird relativ zum oberen Profil berechnet, was zu einer Überschneidung an der Unterseite der Tasche führt. Diese Überschneidungen werden rot dargestellt. Die blauen Linien zeigen die Verlängerung der Schnittwände an und verdeutlichen, dass die Wände nicht mehr rechtwinklig zur Indexachse sind.
Um die Wände rechtwinklig an der Indexachse auszurichten, wie unten gezeigt, verwenden Sie das Attribut Kontur rechtwinklig zur Indexachse schneiden.
Für rechtwinklige Seiten ist eine Dreh- oder Fräsmaschine mit X-, C- und Y-Achsenbewegung erforderlich. Um Ihr Feature so zu programmieren, dass es rechtwinklige Seiten beinhaltet, müssen Sie das Kontrollkästchen Feature um die X-Achse wickeln aktivieren und zusätzlich Kontur rechtwinklig zur Indexachse schneiden auswählen. Die Features mit dieser Option verfügen über Seiten, die rechtwinklig zur Indexachse sind. Für Features dieses Typs gelten eine Reihe von Einschränkungen.
