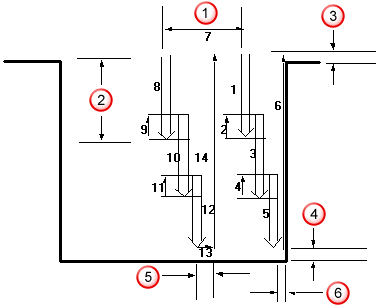

Nut-Features werden geschruppt, indem parallel zum X-Achsen-Rückzug eingetaucht wird, über die -Z-Richtung gestiegen wird und dann erneut eingetaucht wird. Diese Abbildung zeigt den Nut-Schruppen-Algorithmus und die Fertigungsattribute, die den Vorgang steuern.
Bahnabstand %
Zustelltiefe
Sicherheitsabstand
Z-Schlichtaufmaß
Seitlicher Abhebeabstand
X-Schlichtaufmaß
Wenn Ihr Nut-Feature angewinkelte Wände hat, wird der rechteckige Mittelteil der Nut zuerst geschruppt und dann werden die geneigten Wände, wie in dieser Abbildung gezeigt, geschruppt.
Die Einzelheiten dieser Operation werden durch die Fertigungsattribute gesteuert, die auf der Registerkarte Drehen im Dialogfeld Feature-Eigenschaften enthalten sind.
