Das 'Oberste Tisch'-Volumen ist das Volumen an dem das Rohteil und die Aufspannung angebracht werden. Das bedeutet, dass Rohteil und Aufspannung in der Maschinensimulation sich mit dem Volumen bewegen, die in diesem Dialog spezifiziert sind, als ob es sich um Kindelemente des Volumen handelt.
Für einen Drehtisch ist es eine Hauptspindel oder Aufspannung. Für Fräsmaschinen ist es das oberster Tisch Volumen. Verwenden Sie das Oberste Tisch-Formular, um dies einzustellen.

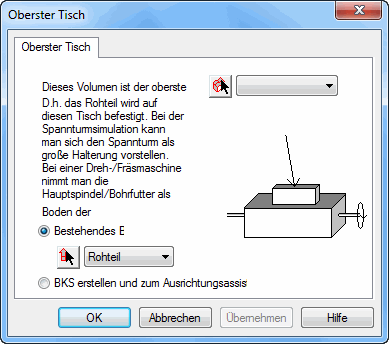

Wählen Sie Maschinenkonstruktion-Registerkarte > Gruppe Konfiguration > Oberster Tisch aus, um das Dialogfeld Oberster Tisch zu öffnen.
Um dieses Formular zu verwenden, gehen Sie wie folgt vor:
- Wählen sie das Volumen aus oder klicken sie auf dieses.
- Wählen Sie entweder:
- Bestehendes BKS — Wählen Sie ein BKS aus oder klicken Sie auf dieses auf der obenliegenden Seite des Volumen an der Sie das Teil montiert haben möchten.
Anmerkung: Wenn das Koordinatensystem Ihres Bauteils auf dessen Oberseite positioniert ist, können Sie den Volumenkörper auf der Seite Simulationsinformationen des Setup-Assistenten versetzen.
- BKS erstellen und zum Ausrichtungsassistenten wechseln
- Bestehendes BKS — Wählen Sie ein BKS aus oder klicken Sie auf dieses auf der obenliegenden Seite des Volumen an der Sie das Teil montiert haben möchten.
- Klicken Sie auf die Schaltfläche Ausführen.
BKS für obersten Tisch
Das Oberster Tisch-BKS ist das wichtigste BKS, insbesondere für Drehmaschinen. Die Position und die Ausrichtung des BKS des obersten Tisches sind beide wichtig, da sie eine Verbindung mit der Setupposition und -ausrichtung herstellen, die im FeatureCAM-Bauteil verwendet werden. Dies zeigt sich in vielerlei Hinsicht:
- Das BKS des obersten Tisches ist mit dem Ursprung des Setups gekoppelt (abzüglich der Versätze im Dialogfeld Setup - Simulationsinformationen).
- Die Ursprünge des Setup-BKS (abzüglich der Versätze im Dialogfeld Setup - Simulationsoptionen) werden koinzident mit dem BKS des obersten Tisches festgelegt; und die X-, Y- und Z-Richtungen werden ausgerichtet.
- Bei der FeatureCAM-Simulation wird die komplette Maschine ausgerichtet (verschoben), sodass das BKS des obersten Tisches am Setup ausgerichtet ist (abzüglich der Versätze im Dialogfeld Setup - Simulationsinformationen). Das bedeutet, dass die Maschine so verschoben wird, dass das +X des obersten Tisch BKS am +X, +Z bis +Z ausgerichtet ist und die Maschine so verschoben wird, dass das BKS des Setups (abzüglich der Versätze im Setup — Simulationsinformationen Formular) am selben Punkt ausgerichtet ist wie der oberste Tisch BKS-Ursprung.

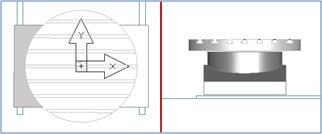

Unten sehen Sie ein Beispiel eines BKS und eines Volumen, welche für eine Fräsmaschine verwendet werden:
Das BKS für Fräsen sollte:
- XY im Zentrum des Tisches ausgerichtet haben
- Z am obersten Tisch ausgerichtet haben
- X nach rechts zeigen
- Z nach oben zeigen
Für 4-Achs indexierte Teile, die Kombination der .fm Setupaufspannposition und der obersten Tisch Position, sollten das Rohteil so verschieben, dass die Indexachse des Rohteils mit der Rotationsachse des Tischs ausgerichtet ist. Wenn das nicht der Fall ist, kann die Maschine nicht über die Index-Achse rotieren.
Unten sehen Sie ein Beispiel eines BKS und eines Volumen, welche für Dreh- und Dreh/Fräs-Maschinen verwendet werden:
Das BKS für Drehen sollte:
- XY im Zentrum der Aufspannung ausgerichtet haben
- Z ist an der Fläche der Backen positioniert
- X nach oben zeigen (oder einem Werkzeug auf einer Neige-Bett-Drehbank entgegen)
- Z zeigt nach rechts (von der Haupt- zur Gegenspindel oder zum Reitstock)
