Stellen Sie vor der Ausführung einer Simulation sicher, dass das Netz aktuell ist, und zeigen Sie es im Verhältnis zu den geometrischen Elementen des Modells an.
Integritätsfehler wie kleine Lücken, Überlappungen oder Überstände, die gelegentlich in Modellen übersehen werden, können Probleme bei der Netzerstellung verursachen. Erstellen oder ändern Sie in diesem Fall die problematischen geometrischen Elemente.
Für einige Federmodelle wird ein Netz erstellt, wenn die lange spiralförmige Fläche durch eine Schnittebene geteilt wird, die die Achse beinhaltet.
Wenn das Modell zu komplex ist und geometrische Einzigartigkeiten aufweist, unterteilen Sie es in weniger komplexe Bauteile, für die unabhängig Netze erstellt werden können. Fügen Sie zwischen ihnen einen Kontakt vom Typ Verbunden ein, damit sich diese Komponenten als ein Bauteil verhalten.
Verwenden Sie ein feineres Netz in problematischen Bereichen, die nicht vereinfacht werden können. Durch die Verringerung der globalen Netzgröße sowie der lokalen Netzgröße auf bestimmten Flächen und Kanten kann ein erfolgreiches Netz erstellt werden.
Anzeigen des Netzes für die Simulation
- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Belastungsanalyse
Gruppe NetzNetzansicht
. Das Netz wird als Überlagerung auf der Modellgeometrie erzeugt. Die Netzanzahl, -knoten und -elemente werden in der Ecke des Grafikfensters angezeigt. Wenn zudem Simulationsergebnisse angezeigt werden, wird die Sichtbarkeit der Knoten- und Elementanzahl zusammen mit den Informationen in der Farbleiste verwaltet. Werden Ergebnisse angezeigt und ist die Sichtbarkeit der Farbleiste deaktiviert, ist auch die Knoten- und Elementanzahl nicht zu sehen.
Sie können das Vorgabenetz akzeptieren und mit der Simulation fortfahren, die Netzeinstellungen anpassen oder eine lokale Netzsteuerung verwenden.

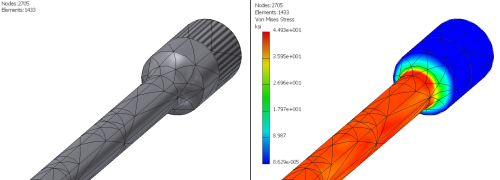

Mit der Netzansicht können Sie außerdem das Netz über die Simulationsergebnisse legen, um zu sehen, wo sich die Belastungskonzentrationen in Bezug auf die Netzelemente befinden.
Anpassen der Netzeinstellungen für die Simulation
Netzeinstellungen werden für jede Simulation eingerichtet und global auf die Komponente angewendet. Für parametrische Bemaßungssimulationen wird eine Netzeinstellung auf alle Parameterbereiche angewendet.
- Um die Netzeinstellungen anzuzeigen, klicken Sie in der Multifunktionsleiste auf die Registerkarte Belastungsanalyse Gruppe NetzNetzeinstellungen
. - Geben Sie die Netzeinstellungen an. Mit den nachstehenden Parametern werden die Netzgröße und der Feinheitsgrad angegeben. Kleinere Netzelemente erfordern eine längere Simulationszeit.
- Durchschnittl. Elementgröße
- Gibt die Elementgröße im Verhältnis zur Modellgröße an.
Vorgabe 0,1
Empfohlen Zwischen 0,1 und 0,05
- Minimale Elementgröße
- Ermöglicht die automatische Verfeinerung in kleinen Bereichen. Der Wert steht im Verhältnis zur durchschnittlichen Größe.
Vorgabe 0,2
- Empfohlen Zwischen 0,1 und 0,2
- Einteilungsfaktor
- Wirkt sich auf die Einheitlichkeit des Netzübergangs zwischen feinem und grobem Netz aus. Gibt das maximale Verhältnis der Kantenlänge zwischen angrenzenden Kanten an. Ein Wert von 1.5 beschränkt die Kantenlänge eines Elements auf eineinhalb Mal die Länge der Kante der angrenzenden Elements.
Vorgabe 1,5
Empfohlen Zwischen 1,5 und 3,0
- Max. Drehwinkel
- Wirkt sich auf die Anzahl der Elemente auf gekrümmten Oberflächen aus. Je kleiner der Winkel, desto größer ist die Anzahl der Netzelemente auf einer Kurve.
Vorgabe 60 Grad
Empfohlen Zwischen 30 und 60 Grad
- Kurvenförmige Netzelemente erstellen
- Erstellt Netze mit kurvenförmigen Kanten und Flächen. Wird diese Option deaktiviert, werden Netze mit geraden Elementen erzeugt, was eine weniger genaue Darstellung des Modells zur Folge haben kann. Mit der Verwendung eines feineren Netzes im Belastungskonzentrationsbereich um eine konkave Rundung kann die fehlende Krümmung ausgeglichen werden.
- Bauteilbasierte Messung für Baugruppennetz verwenden
- Legt in Baugruppen die Bauteilnetzgröße entsprechend dem bauteilbasierten Kontext fest (Bauteil außerhalb des Baugruppenkontextes). Dies ist für Baugruppen nützlich, die aus vielen Bauteilen unterschiedlicher Größe bestehen.
- Klicken Sie nach dem Ändern der Netzeinstellungen im Kontextmenü des Netzknotens auf Netz aktualisieren.
- Um das aktualisierte Netz anzuzeigen, klicken Sie auf Netzansicht.
Hinzufügen einer lokalen Netzsteuerung
Manchmal bietet eine normale Netzgröße nur unzureichend detaillierte Ergebnisse für kleine oder komplexe Flächen. Sie können die Netzgröße manuell anpassen, um die Belastungsergebnisse in einem lokalen oder Kontaktbereich zu verbessern.
- Klicken Sie im Browser mit der rechten Maustaste auf den Netzordnerknoten, und wählen Sie Lokale Netzsteuerung
. - Wählen Sie die Flächen und Kanten aus, denen Sie eine lokale Steuerung hinzufügen möchten.
- Legen Sie die Größe der Netzelemente fest.
- Klicken Sie auf OK.
Verwenden Sie in Situationen mit einer Belastungskonzentration ggf. eine feinere Netzeinstellung für die Simulation. Netzparameter werden auf alle Komponenten und Modellelemente angewendet.
Bearbeiten eines lokalen Netzknotens
- Klicken Sie mit der rechten Maustaste auf den lokalen Netzknoten, und wählen Sie Löschen oder Lokale Netzsteuerung bearbeiten.
- Sie können die Netzgröße oder ausgewählte Elemente, Flächen und Kanten ändern, die für das Netz berücksichtigt werden.
- Klicken Sie auf OK.
