Verbesserungen bei Zeichnungen

Nachfolgend sind die Verbesserungen bei Zeichnungen für diese Version aufgeführt.

Zeichnungsansichten

Unterbrochene und Zuschneideansichten

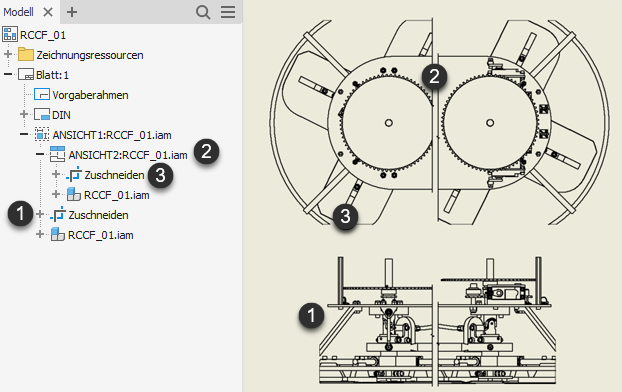

Sie können jetzt eine unterbrochene Ansicht zuschneiden bzw. eine unterbrochene Ansicht aus einer zugeschnittenen Ansicht erstellen.

Eine Inventor® Ideas-Übermittlung

Weitere Informationen zum Unterbrechen von Ansichten finden Sie unter So arbeiten Sie mit Vorgängen zum Unterbrechen von Ansichten.

Weitere Informationen zu Zuschneideansichten finden Sie unter So arbeiten Sie mit Ansichtszuschneidevorgängen.

Entwurfsansichten

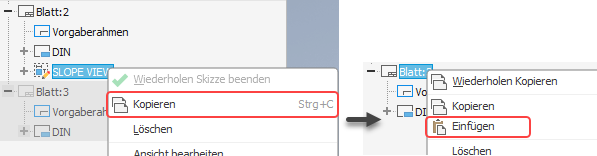

Verwenden Sie Entwurfsansichten problemlos an einer beliebigen Stelle in einer Zeichnung wieder. Kopieren und fügen Sie sie innerhalb desselben Zeichnungsblatts, auf einem anderen Blatt oder in einer anderen Zeichnung (vorhanden oder neu) ein.

Verschieben Sie Entwurfsansichten ganz einfach auf andere Blätter. Klicken Sie auf den Browser-Knoten, und ziehen Sie ihn vom aktiven Blatt auf das Zielblatt.

Eine Inventor® Ideas-Übermittlung

Weitere Informationen finden Sie unter So erstellen und bearbeiten Sie eine Entwurfsansicht.

Ausschnittansichten

Verbesserung des Arbeitsablaufs: Wenn beim Erstellen einer Ausschnittansicht keine Skizze vorhanden ist, die die Ausschnittbegrenzung definiert, wird eine Skizze erstellt und aktiviert, und Sie können mit dem Hinzufügen von Geometrie beginnen.

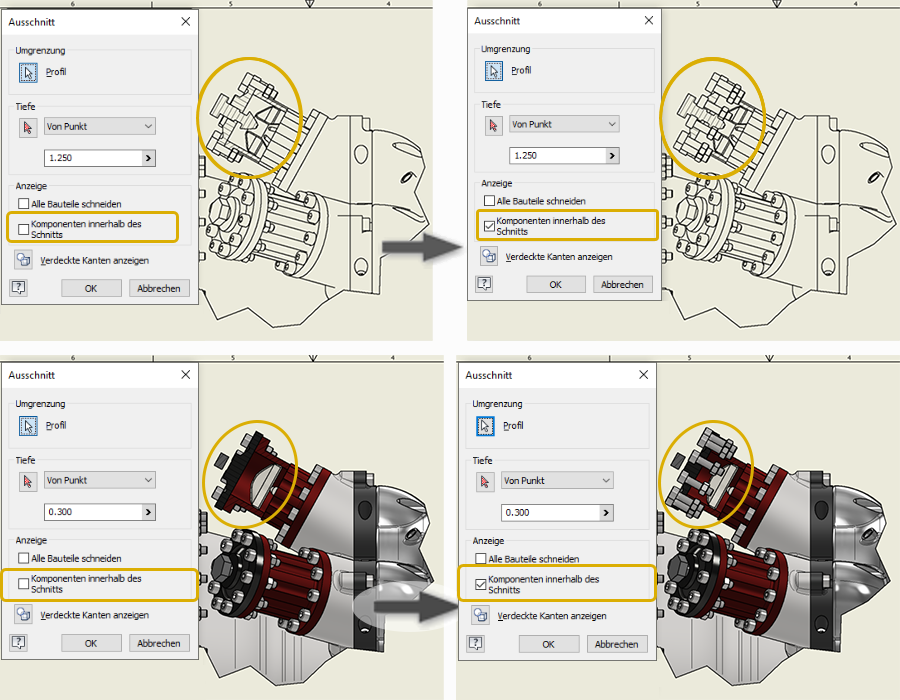

Ansichtsbeteiligung: Wählen Sie während der Erstellung oder Bearbeitung von Ansichten, ob Komponenten innerhalb des Schnittvolumens in der Ausschnittansicht angezeigt werden sollen.

Weitere Informationen finden Sie unter So erstellen Sie einen Ausschnitt.

Zeichnungsanmerkungen

In Zeichnungsansichten platzierte Bemaßungen

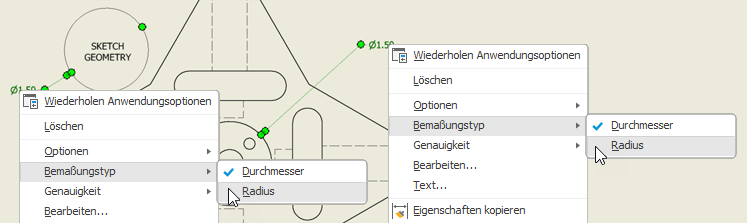

Bearbeiten Sie vorhandene Durchmesser- oder Radiusbemaßungen, um deren Typ entsprechend zu ändern. Dies kann mit Zeichnungsbemaßungen erfolgen:

Auf Modellgeometrie platziert
Auf Skizziergeometrie platziert, in der Zeichnungsansicht sichtbar, entweder über das Kontextmenü für Bemaßungen oder über das Minimenü
Aus dem Modell wiederhergestellt

Eine Inventor® Ideas-Übermittlung

Weitere Informationen finden Sie unter Bearbeiten von Bemaßungen in Zeichnungen.

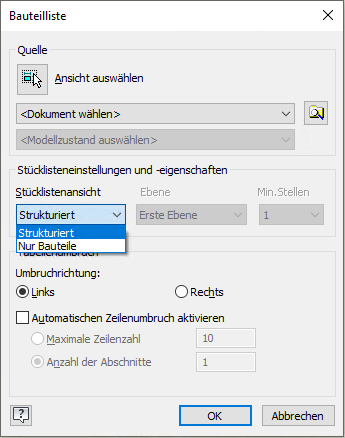

Entfernen von Bauteillistenoptionen aus früheren Versionen

In der Bauteilliste wurden die Erstellungsmethoden für Bauteillisten aus früheren Versionen aus der Dropdown-Liste entfernt. Falls das erforderlich ist, um die Bauteillisten aus früheren Versionen anzuzeigen, kann der Registrierungsschlüssel bereitgestellt werden.

Vorschlag für das Inventor®-Feedback-Forum

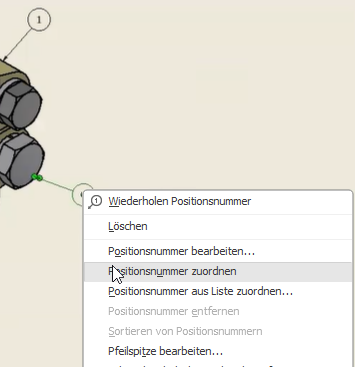

Auswahl mehrerer Komponenten beim Zuordnen von Positionsnummern zu einer Positionsnummerngruppe

Wenn Sie mehrere Positionsnummern mit dem Befehl Positionsnummer zuordnen zu einer Gruppe hinzufügen, können Sie nach Angabe der Richtung nun weitere Positionsnummern für die Gruppe auswählen, ohne den Befehl wie in den vorherigen Inventor-Versionen erneut starten zu müssen. Die Befehle Rückgängig und Wiederherstellen werden ebenfalls unterstützt.

Eine Inventor® Ideas-Übermittlung
