Diese Version von Inventor enthält zahlreiche Verbesserungen bei Zeichnungsanmerkungen.
Schweißkommentare
Im Dialogfeld Schweißsymbol sind die Steuerelemente für Bezugsstrichlinie und Abstandhalter immer sichtbar und werden für die entsprechende Schweißnahtspezifikation aktiviert.
Weitere Informationen finden Sie unter Schweißkommentare in Zeichnungen und Zeichnung, Schweißsymbol - Referenz.
Eine neue Option Baustellennahtrichtung wurde dem Dialogfeld Stil- und Normen-Editor für das Schweißsymbol hinzugefügt, mit der Sie die Richtung der Baustellennaht festlegen können. Die Option "Rechts fixiert" ist als Vorgabe für die JIS-Norm festgelegt und bietet die gleichen Funktionen wie in den vorherigen Versionen. Die Option "Automatisch" ist für andere Normen als Vorgabe festgelegt.
Weitere Informationen finden Sie unter Stil- und Normen-Editor - Schweißsymbolstil - Referenz.

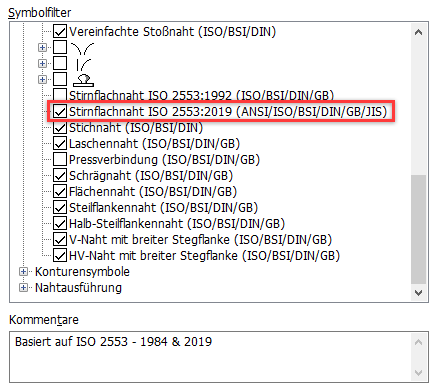

Stirnflachnahtsymbole verwenden jetzt die neueste verfügbare Norm ISO 2553-2019. Das Symbol wird dem Stil-Editor hinzugefügt und vorgabemäßig für die folgenden Normen aktiviert: ISO, DIN, ANSI, BSI, GB, JIS, GOST (nur bei Schweißkonstruktionen).

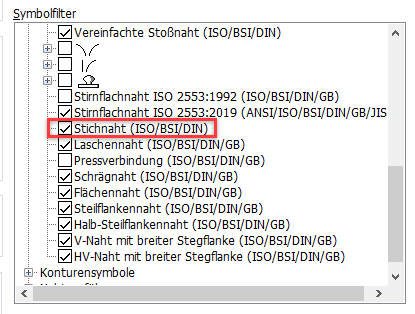

Eine Stichnaht nach EN ISO 2553:2017 wird hinzugefügt. Das Symbol wird dem Stil-Editor hinzugefügt und vorgabemäßig für die folgenden Normen aktiviert: ISO, BSI, DIN, GOST (nur bei Schweißkonstruktionen). Es steht auch für die folgenden Normen zur Verfügung, ist jedoch vorgabemäßig nicht aktiviert: ANSI, JIS, GB, GOST (nur bei Zeichnungen).

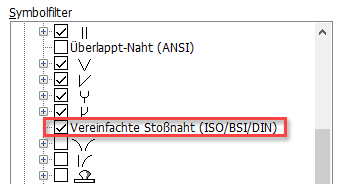

Vereinfachte Stoßnaht- und Stirnflachnahtsymbole verwenden jetzt die neueste verfügbare Norm ISO 2553-2019. Das Symbol wird dem Stil-Editor hinzugefügt und vorgabemäßig für die folgenden Normen aktiviert: ISO, BSI, DIN, GOST (nur bei Schweißkonstruktionen). Es steht auch für die folgenden Normen zur Verfügung, ist jedoch vorgabemäßig nicht aktiviert: ANSI, JIS, GB.
Eine Inventor® Ideas-Übermittlung
Aktualisiertes Sammlungssymbol für Oberflächengüte
Das Sammlungssymbol für die Oberflächengüte wurde gemäß der neuesten Norm EN ISO 1302:2002 aktualisiert.
Sie haben nun auch die Möglichkeit, ein Sammlungssymbol mit dem Oberflächensymbol außerhalb einer Klammer zu definieren und alle Referenztypen für Oberflächensymbole in den Plan einzuschließen.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter Hinzufügen von Oberflächensymbolen.
Einfügen von übergeordnete Baugruppen-iProperties in Führungslinientext
3D- und 2D-Führungslinientext kann jetzt Standard-iProperties, benutzerdefinierte iProperties und Exemplareigenschaften enthalten, die zu übergeordneten Elementen des angehängten Bauteils gehören. Zuvor waren nur Eigenschaften des angehängten Bauteils im Führungslinientext verfügbar.
Führungslinienkommentare können außerdem Exemplareigenschaften aus der angehängten Komponente und deren übergeordneten Elementen kombinieren, um exemplarspezifische Informationen, z. B. eindeutige Bezeichnungen, anzuzeigen.
Eine Inventor® Ideas-Übermittlung
Präzise Darstellung von Positionsnummern in Teilelisten
Bisher war es schwierig, zu prüfen, ob eine Positionsnummer in einer Bruchansicht ausgeblendet war. Jetzt werden die Positionsnummern, die in der Zeichnung mit Anmerkungen versehen und sichtbar sind, in der Teileliste angezeigt.
Eine Inventor® Ideas-Übermittlung
Verbesserungen an Form- und Lagetoleranzen

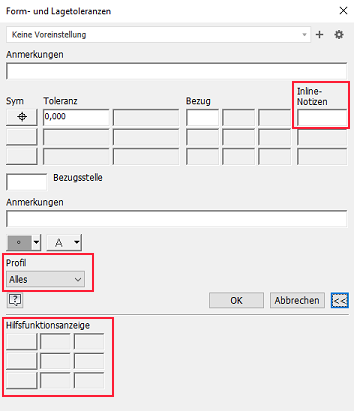

Es ist jetzt möglich, das Symbol Alles in den Form- und Lagetoleranzen hinzuzufügen. Verwenden Sie die neue Option Alles im Dropdown-Menü Profil im Dialogfeld Form- und Lagetoleranzen.

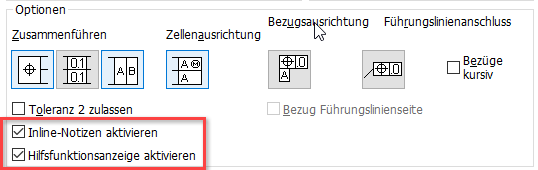

Sie können auch Präfix-, Suffix- und Hilfselementindikatoren nach den ISO-Normen 5458 und 5459 im Dialogfeld Form- und Lagetoleranzen eingeben. Aktivieren Sie zunächst die Optionen mithilfe der neuen Kontrollkästchen, die dem Dialogfeld Stil- und Normen-Editor hinzugefügt wurden. Beachten Sie außerdem, dass die Zellen aktiviert werden, wenn Sie die Zellen ausfüllen.
Diese Verbesserung wurde für ISO-Normen und ISO-basierte Normen hinzugefügt und ist vorgabemäßig aktiviert. Bei anderen Normen, wie ANSI oder ASME, ist diese Option im Stil-Editor vorgabemäßig deaktiviert.
Dem Dialogfeld Form- und Lagetoleranzenstil wurden weitere Kennungen hinzugefügt, um den Normen ISO 5458, ISO 14405-1:2016 und ISO 1101 zu entsprechen.
Weitere Informationen finden Sie unter Stil- und Normen-Editor - Form- und Lagetoleranzenstil - Referenz.
Eine Inventor® Ideas-Übermittlung
