Verbesserungen bei Bauteilen

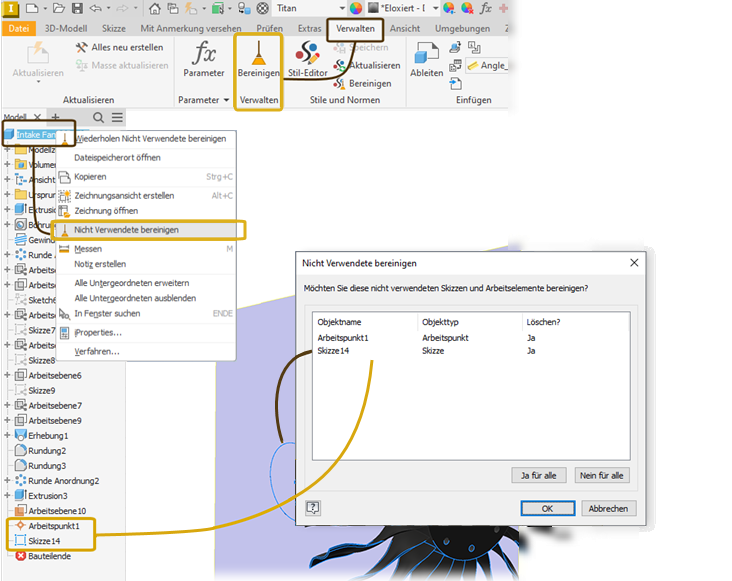

Bereinigen nicht verwendeter Skizzen und Arbeitselemente

Entfernen Sie nicht verwendete Arbeitselemente und Skizzen selektiv mit dem neuen Befehl Nicht Verwendete bereinigen. Eine Liste der nicht verwendeten Arbeitselemente und Skizzen wird angezeigt, und Sie können nur die Elemente auswählen, die Sie bereinigen möchten. Die Auswahl wird im Ansichtsbereich hervorgehoben.

Eine Inventor® Ideas-Übermittlung

Weitere Informationen finden Sie unter Verwalten des Modell-Browsers.

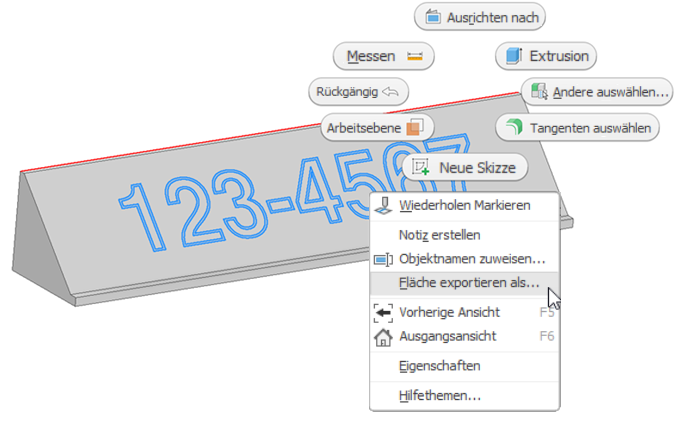

Exportieren planarer Flächen

Der Befehl Fläche exportieren als unterstützt jetzt das gleichzeitige Exportieren einzelner oder mehrerer Flächen. Wenn Sie mehrere koplanare Flächen ausgewählt haben, wird die Exportoption im Kontextmenü der Auswahl angezeigt.

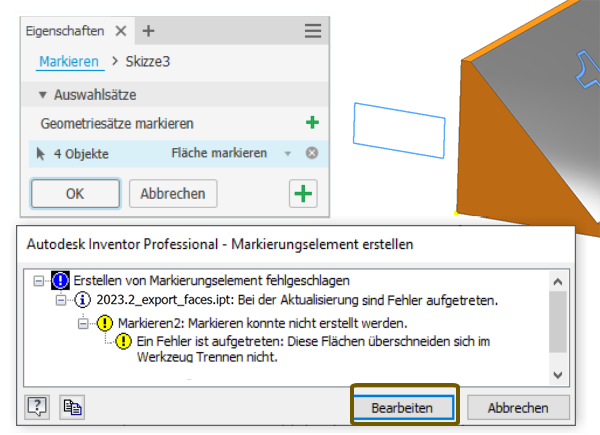

Markierungselement

Einige Bedingungen können zu einer Fehlermeldung führen, z. B. wenn eine Bearbeitung bewirkt, dass die Skizzengeometrie nicht mehr über der Modellgeometrie liegt. Wenn dies der Fall ist, können Sie die Skizze über die Fehlermeldung bearbeiten und das Problem schnell beheben.

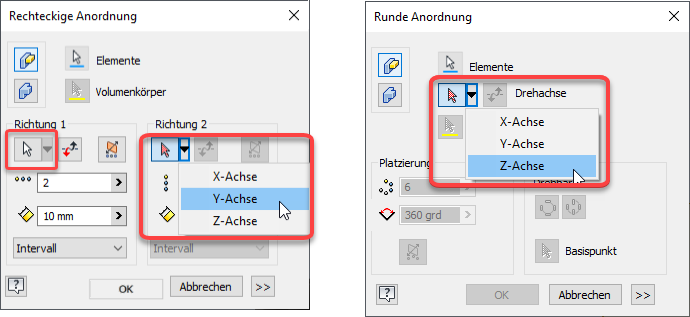

Elementanordnungen

Die Elementanordnungsbefehle Rechteckig und Rund verfügen nun über ein Auswahlflyout, über das Sie Zugriff auf die Ursprungsachsen haben.

Eine Inventor® Ideas-Übermittlung

Weitere Informationen finden Sie unter So ordnen Sie Bauteilelemente in Anordnungen an.

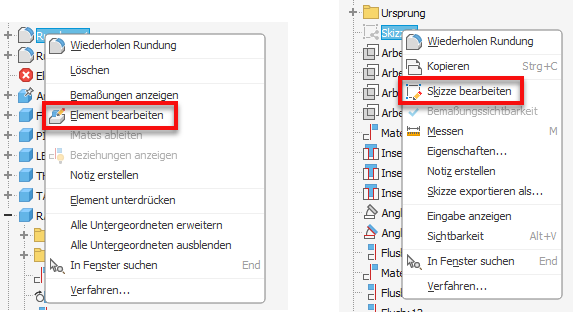

Tastaturkürzel im Kontextmenü

Es ist jetzt möglich, mithilfe der Tastaturkürzel im Kontextmenü Skizzen oder Elemente direkt zu bearbeiten. Wählen Sie ein Element oder eine Skizze aus, klicken Sie mit der rechten Maustaste, und verwenden Sie das Tastaturkürzel. Die folgenden Tastaturkürzel sind verfügbar:

K Skizze bearbeiten
F Element bearbeiten

Verbesserungen beim DXF-/DWG-Export von Abwicklungen

Die Arbeit mit Blech und das Exportieren von Skizzentext wurden verbessert, um die Bearbeitung nach dem Exportieren besser zu unterstützen.

Beim Export von DXF-/DWG-Dateien für Abwicklungen wird Skizzentext jetzt als Textobjekt exportiert, das in der DXF-/DWG-Umgebung gelesen oder bearbeitet werden kann.
Beim Export von DXF-/DWG-Dateien für Abwicklungen werden jetzt Parameter- und Eigenschaftswerte als Textobjekte exportiert.
Text in Skizzenblöcken wird als Textobjekt exportiert.

Eine Inventor®-Forum-Übermittlung

Weitere Informationen finden Sie unter Exportieren von Flächen und Blechabwicklungen.
