Projizierte Geometrie
Der folgende Fall ist bei Ihnen wahrscheinlich schon einmal vorgekommen: Sie haben ein Element in der Baumstruktur des Modells bearbeitet und die Geometrie dieses Elements wurde in eine andere Skizze projiziert. Diese ist nun unterbrochen oder ohne Referenz. Sie mussten zu diesen Skizzen wechseln und die unterbrochenen Projektionen reparieren oder löschen. Manchmal war die Geometrie, auf die Sie zugreifen mussten, schwer zu finden.

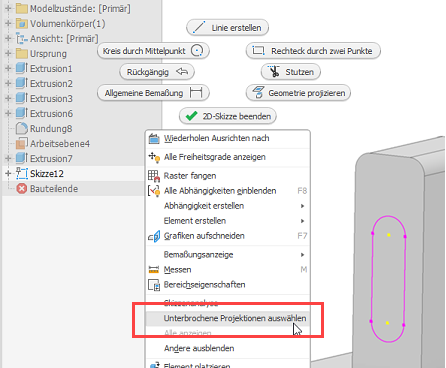

Jetzt gibt es eine Auswahl mit einem Klick für unterbrochene projizierte Kanten. Bearbeiten Sie die Skizze mit der unterbrochenen Geometrie, klicken Sie mit der rechten Maustaste auf den Browser-Knoten der Skizze oder in einen leeren Bereich des Ansichtsbereichs, und klicken Sie auf Unterbrochene Projektionen auswählen. Verwenden Sie die ENTF-Taste, oder ersetzen Sie die unterbrochenen Projektionen.
Weitere Informationen zu projizierter Geometrie finden Sie unter So projizieren Sie Geometrie in eine 2D-Skizze.
