Erfahren Sie mehr über die verschiedenen Verbesserungen in Zeichnungsansichten.
Detaileigenschaften bearbeiten
Verwenden Sie beim Bearbeiten einer Detailansicht den Befehl Detaileigenschaften bearbeiten, um die Umgrenzungsform der Detailansicht von kreisförmig in rechteckig zu ändern. Der Befehl wird über das Kontextmenü der Ansicht entweder im Browser oder im Plan aufgerufen.
Weitere Informationen finden Sie unter Detailansichten.
Eine Inventor® Ideas-Übermittlung
Eine Inventor® Ideas-Übermittlung
Modellzustandsname in Ansichtsbezeichnung in Zeichnungen

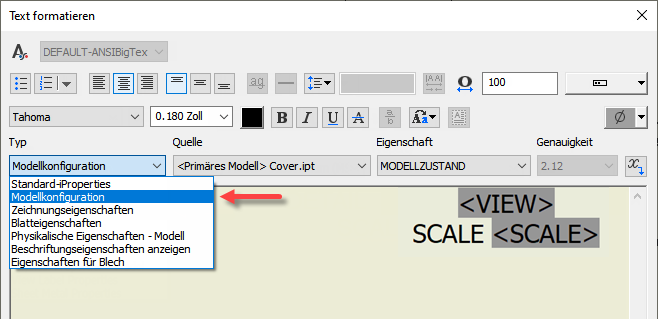

Dem Kombinationsfeld Typ im Dialogfeld Text formatieren wurde die neue Kategorie Modellkonfiguration hinzugefügt. Hier können Sie Ansichtsbeschriftungen so konfigurieren, dass sie einen Modellstatusnamen in Zeichnungsansichten anzeigen. Änderungen am Status des Ansichtsmodells werden in der Ansichtsbeschriftung widergespiegelt.
Eine Inventor® Ideas-Übermittlung
Unterstützung für Modellzustände in der Überlagerungsansicht
Beim Erstellen einer Überlagerungsansicht für Bauteile können Sie den gewünschten Modellzustand auswählen, der in der Ansicht angezeigt werden soll. Dies kann etwa nützlich sein, um ein Bauteil vor und nach der Verarbeitung anzuzeigen.
Weitere Informationen finden Sie unter So arbeiten Sie mit Überlagerungsansichten.
Eine Inventor® Ideas-Übermittlung
Der Befehl Erstansicht ist nicht erforderlich, wenn Sie eine Zeichnungsansicht mit einem Arbeitsblattformat erstellen.
Bisher wurde das Dialogfeld Erstansicht immer angezeigt, wenn Sie beim Erstellen einer neuen Zeichnung ein Arbeitsblattformat auswählen. Wenn im Arbeitsblattformat jetzt mindestens eine Ansicht definiert ist, wird der Befehl Erstansicht nicht gestartet.
Verbesserte Benutzeroberfläche für Ansichtsbezeichnungen

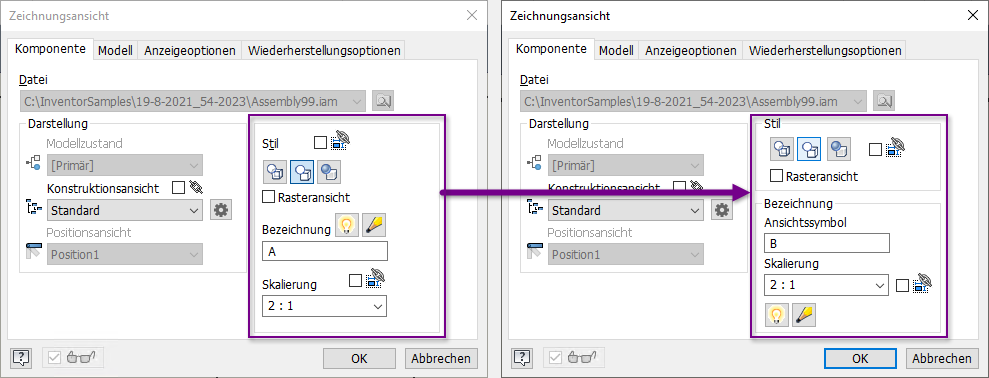

- Ansichtsbezeichnungsoptionen wurden im Dialogfeld Zeichnungsansicht neu angeordnet, um mehr Klarheit zu schaffen.
- Im Dialogfeld Text formatieren wurde die Eigenschaft ANSICHT in ANSICHTSSYMBOL umbenannt, damit dies mit den Ansichtsdialogfeldern übereinstimmt.
- Im Dialogfeld Text formatieren werden die Namen der Ansichtsbezeichnungseigenschaften entsprechend lokalisiert und in der aktuellen Sprache von Inventor angezeigt.
Kopieren und Verschieben von Revisionstabellen über mehrere Zeichnungsblätter
Sie können jetzt eine Revisionstabelle für den Zeichnungsbereich innerhalb derselben Zeichnung von einem Plan in einen anderen verschieben (durch Ziehen und Ablegen) oder kopieren und einfügen, sodass der Revisionsverlauf auf jedem Plan verfügbar ist.
Quelle für Texteigenschaft für Blätter
Jede Ansichtsmodellreferenz kann als primäre Eigenschaftenquelle für Text, Schriftfeld und Skizzensymbole in einem Zeichnungsblatt ausgewählt werden. Bisher referenzierten Eigenschaften im Text immer aus dem Modell in der ersten Zeichnungsansicht.
Geben Sie im Dialogfeld Blatt bearbeiten die Ansichtsmodellreferenz mithilfe des Dropdown-Menüs Quelle für Texteigenschaft an.
Eine Inventor® Ideas-Übermittlung
Eine Inventor® Ideas-Übermittlung
Eine Inventor® Ideas-Übermittlung
Entfernen vorhandener Blätter aus neuen Zeichnungen
Die neue Option Alle vorhandenen Vorlagenblätter löschen, die in den Dokumenteinstellungen auf der Registerkarte Blatt hinzugefügt wurde, entfernt automatisch vorhandene Blätter, wenn Sie eine Zeichnung aus einem vordefinierten Arbeitsblattformat erstellen. Nur das Blatt aus dem Arbeitsblattformat wird beibehalten. Stellen Sie sicher, dass diese Option auch im gleichen Dokument (in der Regel eine Vorlage) aktiviert ist, das die Arbeitsblattformate enthält, die Sie verwenden.
Weitere Informationen finden Sie unter Registerkarte Blatt - Referenz (Dokumenteinstellungen).
Eine Inventor® Ideas-Übermittlung
Aktivieren von Eigenschaften für die Texteingabe in Zeichnungsbemaßungen
Alle Eigenschaftsfelder sind jetzt verfügbar, wenn Sie den Texteditor beim Bearbeiten einer Zeichnungsbemaßung starten.
Weitere Informationen finden Sie unter Formatieren von Text – Referenz.
