Zusammenfassung
Dieses Design definiert eine einfache geschlossene Kugelform. Da die Kugel ein Volumenkörper ist, übernimmt sie Regeln aus dem Design SolidMixin mit den typischen Masseneigenschaften für Volumenkörper. Das Kugel design beschreibt einen geschlossenen Volumenkörper, der weder Start- noch Endwinkelparameter hat. Die einzige erforderliche Eingabe für eine Kugel ist der Radius.
Parameter
| Name | Typ | Beschreibung |
|---|---|---|
| Radius | Zahl | Radius der Kugel |
| center | Punkt | Mittelpunkt der Kugel |
Regeln
| Name | Typ | Beschreibung |
|---|---|---|
| bottomPoint | Punkt | Punkt an der Position point(0,0, -radius) im lokalen Referenz rahmen oder center + vector(0, 0, -radius) |
| topPoint | Punkt | Punkt an der Position point(0,0,radius) im lokalen Referenz rahmen oder center + vector(0, 0, radius) |

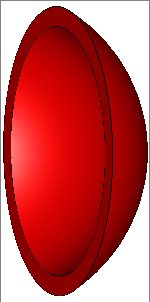

Beispiel 1
| Name: | Sphere_Ex01 | |
| Design: | acDrawingDocument | |
| Name | Typ | Formel |
| Radius | Zahl | 10 |
| Stärke | Zahl | 1 |
| depth | Zahl | 5 |
| Untergeordneter Name: | outerSphere | |
| Untergeordnetes Design: | :sphere | |
| Name | Typ | Angegeben |
| Radius | Zahl | Me.radius - Me.thickness |
| Untergeordneter Name: | cuttingBlock | |
| Untergeordnetes Design: | :block | |
| Name | Typ | Angegeben |
| fTop | Punkt | outerSphere.topPoint |
| Breite | Zahl | Me.radius * 2 |
| Länge | Zahl | Child.width |
| height | Zahl | Child.width - Me.depth |
| Untergeordneter Name: | Ergebnis | |
| Untergeordnetes Design: | :booleanSolid | |
| Name | Typ | Angegeben |
| operation | Name | :difference |
| components | Liste | {outerSphere, innerSphere, cuttingBlock} |
| color | Zeichenfolge | "red" |
