So erfassen Sie einen Hydranten

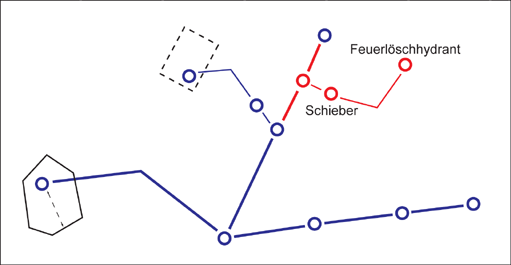

Verwenden Sie den Arbeitsablauf Hydrant erfassen, um Feuerlöschhydranten zu erstellen, die über eine generierte gerade Leitung oder eine von Ihnen erstellte Leitung mit dem Hauptrohr verbunden sind.

Sie können auch eine Armatur am Hauptrohr oder einen Schieber in der Leitung digitalisieren.

Wenn Sie keine Armatur erstellen, erstellt das System eine Verbindung an der Stelle, an der die Leitung mit dem Hauptrohr verbunden ist (Objektregel).

  1. Klicken Sie im Fachschalen-Explorer auf das Symbol Arbeitsablauf-Explorer.
  2. Klicken Sie mit der rechten Maustaste auf Hydrant erfassen.
  3. Klicken Sie auf Ausführen.
  4. Geben Sie ggf. einen Referenzdatensatz an.
  5. Wählen Sie unter Leitung von Hydrant zu Hauptrohr die Option Gerade Leitung oder Leitung digitalisieren.

    Wenn Sie Gerade Leitung wählen, werden Sie aufgefordert, das Hauptrohr in der Zeichnung zu wählen. Die Verbindung wird als orthogonale Projektion auf dem Hauptrohr erstellt.

  6. Geben Sie an, ob eine Armatur oder ein Schieber zum Hauptrohr hinzugefügt werden soll.
  7. Klicken Sie auf OK.
  8. Befolgen Sie die Aufforderungen.
  9. Drücken Sie die ESC-Taste, um den Arbeitsablauf zu beenden.

    Wenn Sie die Geometrie fertig gestellt haben, wird das Objektklassenformular angezeigt, damit Sie Attributdaten hinzufügen können.
