So erstellen Sie einen Hausanschluss

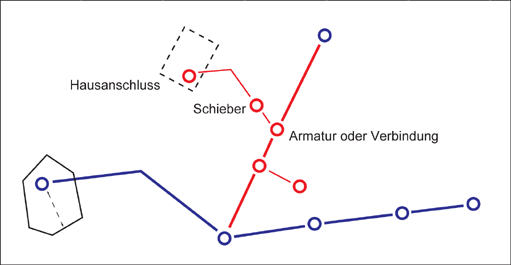

Verwenden Sie den Arbeitsablauf Hausanschlusserstellung, um den Hausanschluss über eine generierte gerade Leitung oder eine von Ihnen erstellte Leitung mit dem Hauptrohr zu verbinden.

Sie können auf dem Hauptrohr eine Armatur an der Position digitalisieren, an der der Hausanschluss mit der Hauptrohr verbunden ist, und anschließend einen Schieber zur Leitung hinzufügen.

Wenn Sie keine Armatur erstellen, erstellt das System eine Verbindung an der Lage, an der der Hausanschluss mit der Haupthaltung verbunden ist. Dieses Verhalten wird durch eine Objektregel gesteuert, siehe Objektregel: Anfangs- und Endknoten erstellen.

  1. Klicken Sie im Fachschalen-Explorer auf das Symbol Arbeitsablauf-Explorer.
  2. Klicken Sie mit der rechten Maustaste auf Hausanschlusserstellung.
  3. Klicken Sie auf Ausführen.
  4. Geben Sie ggf. einen Referenzdatensatz an.
  5. Wählen Sie unter Leitung von Hausanschluss zu Hauptleitung die Option Gerade Leitung oder Leitung digitalisieren.

    Wenn Sie Gerade Leitung wählen, werden Sie aufgefordert, die Hauptleitung in der Zeichnung zu wählen. Die Verbindung wird als orthogonale Projektion auf dem Hauptrohr erstellt.

  6. Geben Sie an, ob eine Armatur oder ein Schieber zum Hauptrohr hinzugefügt werden soll.
  7. Klicken Sie auf OK.
  8. Befolgen Sie die Aufforderungen.
  9. Drücken Sie die ESC-Taste, um den Arbeitsablauf zu beenden.

    Wenn Sie die Geometrie fertig gestellt haben, wird das Objektklassenformular angezeigt, damit Sie Attributdaten hinzufügen können.
