- Die Ergebnisse werden automatisch in Autodesk Inventor Nastran geladen.

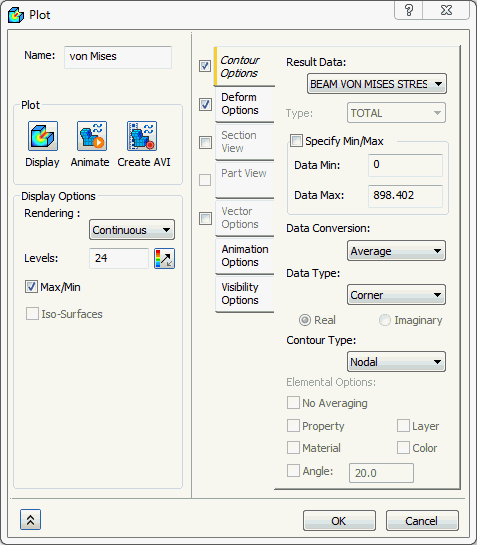

- Klicken Sie unter Ergebnisse mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.

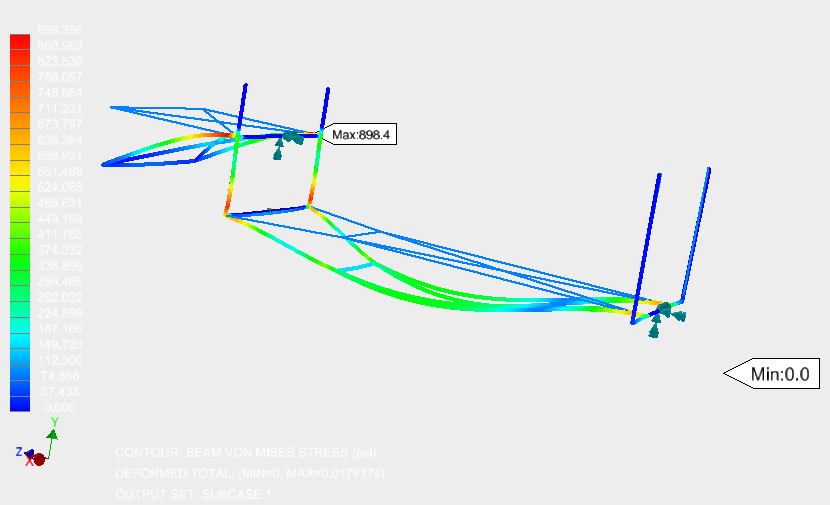

- Wählen Sie auf der Registerkarte Konturoptionen unter Ergebnisdaten die Option Spannung und unter Typ die Option TRÄGER VON MISES-SPANNUNG.
- Stellen Sie sicher, dass die Registerkarten Verformungsoptionen und Konturoptionen ausgewählt sind.
- Klicken Sie auf die Schaltfläche Anzeige, um die Kontur zu darzustellen.
- Klicken Sie mit der rechten Maustaste auf Ergebnisse, und klicken Sie auf Neu.

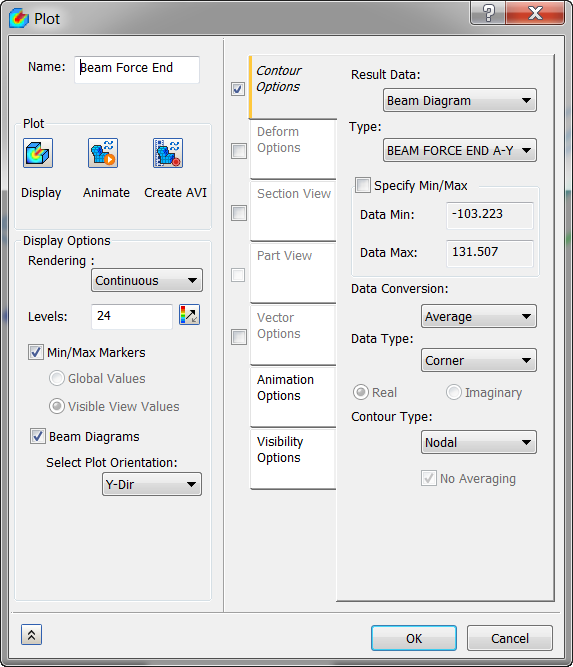

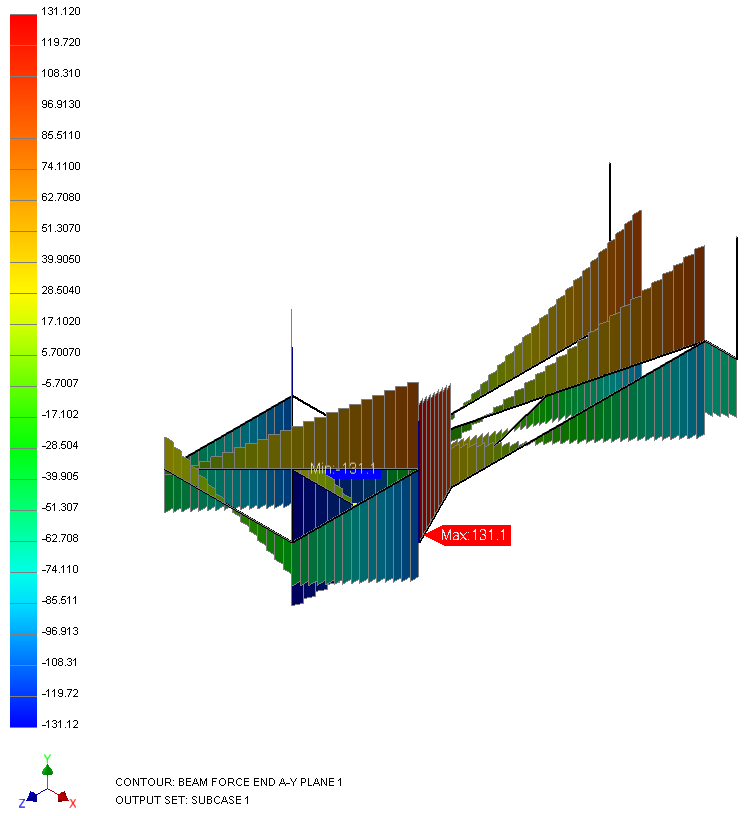

- Wählen Sie auf der Registerkarte Konturoptionen unter Ergebnisdaten Balkendiagramm und unter Typ BALKENKRAFT ENDE A-Y EBENE1.
- Geben Sie in das Feld Name (oben links) Balkenkraft Ende ein.
- Stellen Sie sicher, dass auf der linken Seite des Dialogfelds Balkendiagramme ausgewählt und Darstellungsrichtung wählen auf Y-Richtung eingestellt ist.
- Deaktivieren Sie die Registerkarte Verformungsoptionen und klicken Sie auf die Schaltfläche Anzeige.

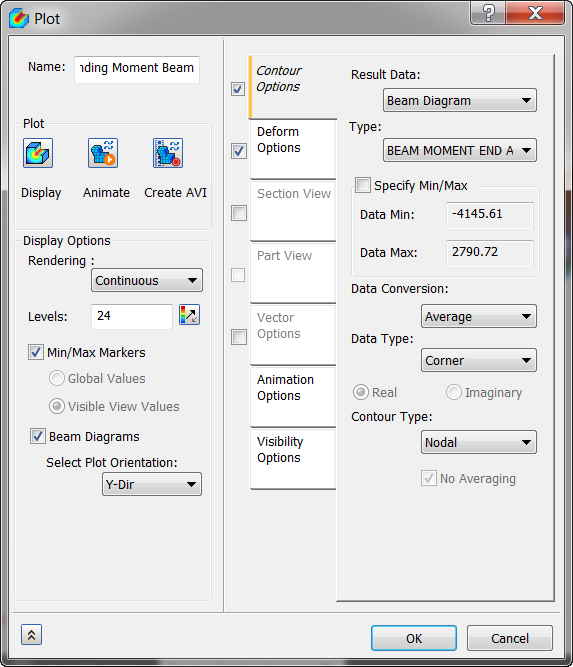

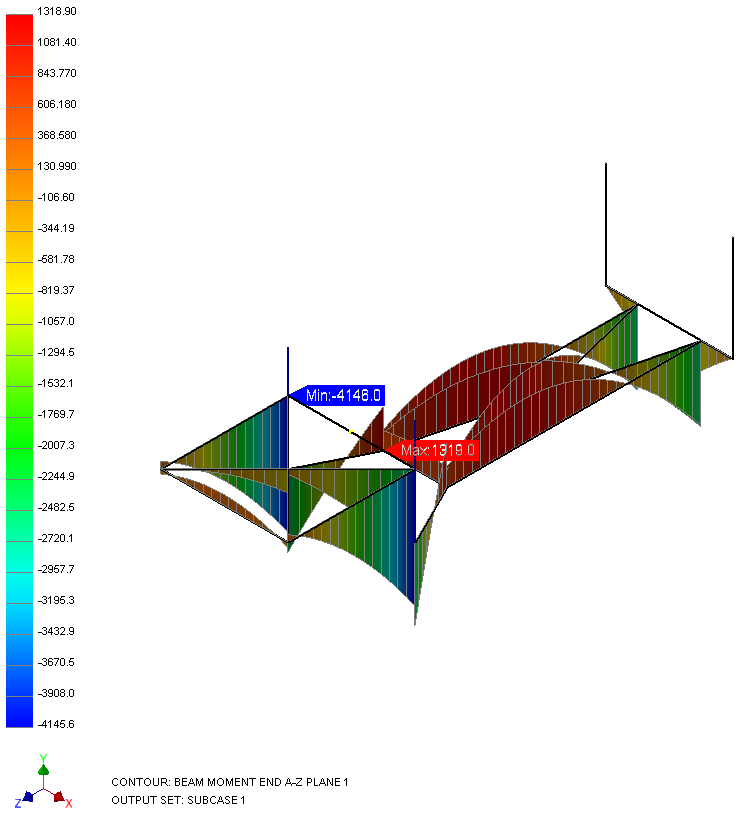

- Wählen Sie auf der Registerkarte Konturoptionen unter Ergebnisdaten Balkendiagramm und unter Typ TRÄGERMOMENT ENDE A-Z EBENE1.
- Geben Sie in das Feld Name (oben links) Biegemoment Träger ein.
- Stellen Sie sicher, dass Balkendiagramme ausgewählt und Darstellungsrichtung wählen auf Y-Richtung eingestellt ist.
- Klicken Sie auf Anzeige.
Damit ist die lineare statische Analyse eines Anhängergestells mit Stab- und Balkenelementen abgeschlossen.
Die behandelten Hauptthemen waren:
- Ausführen einer Analyse einer Stab-/Balken-Struktur
- Erstellen von physikalischen Eigenschaften für Linienelemente mit Querschnitt
- Verwenden einer Schwerkraftlast
- Darstellung eines Balkendiagramms
