- Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien, und wählen Sie Neu.
- Ändern Sie den Namen in Stahl.

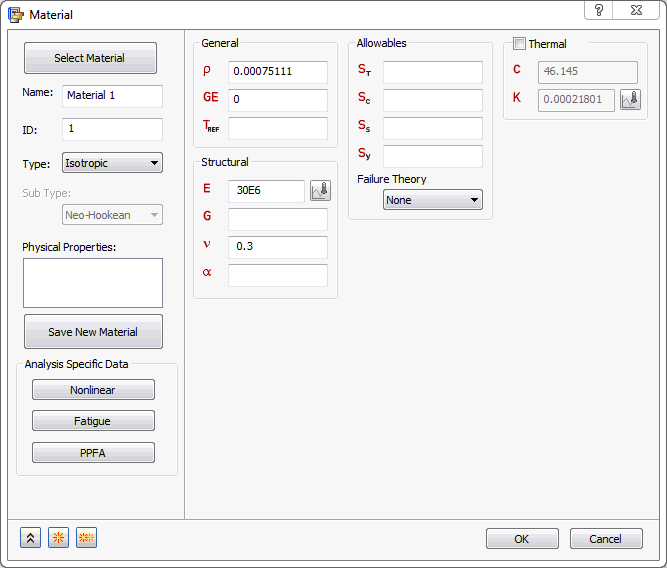

- Geben Sie in der Gruppe Strukturell 30E6 in das Eingabefeld E und 0.3 in das Eingabefeld ν(nu) ein.
- Klicken Sie auf OK.
In den nächsten Schritten definieren wir die Elementeigenschaften.
- Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen, und wählen Sie Neu.

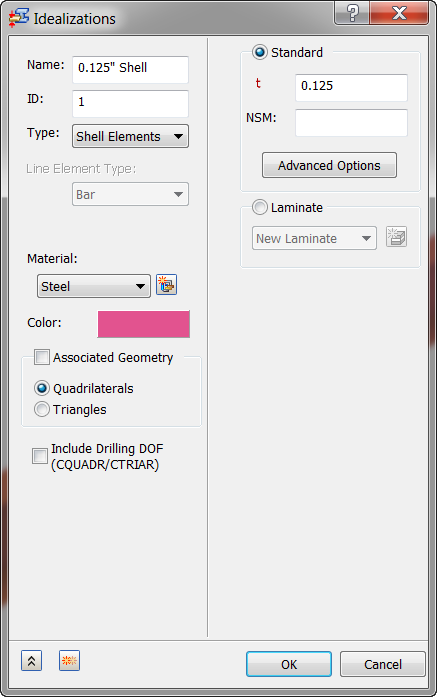

- Wählen Sie Schalenelemente im Dropdown-Menü Typ.
- Stellen Sie sicher, dass Material auf Stahl gesetzt ist.
- Ändern Sie den Namen in 0.125” Shell.
- Wählen Sie das Optionsfeld Standard, und geben Sie 0.125 in das Feld für die Dicke (t) ein.
- Klicken Sie auf OK.
- Klicken Sie mit der rechten Maustaste auf Netzmodell, und wählen Sie Bearbeiten.

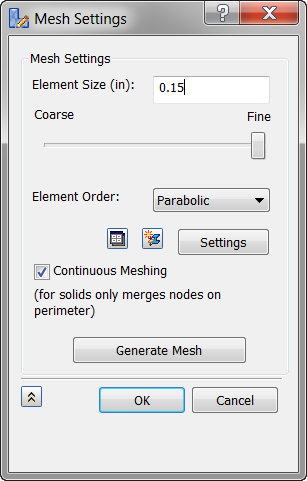

- Ändern Sie die Elementgröße in 0.15.

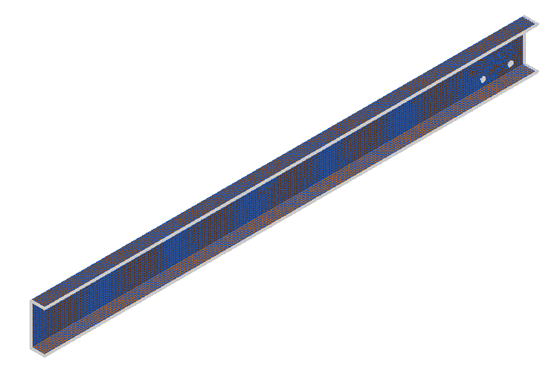

- Klicken Sie auf Netz erzeugen und dann auf OK. Das Modell sollte der folgenden Abbildung entsprechen.
Um die weißen Kanten zu entfernen, wählen Sie Vorgabeeinstellungen

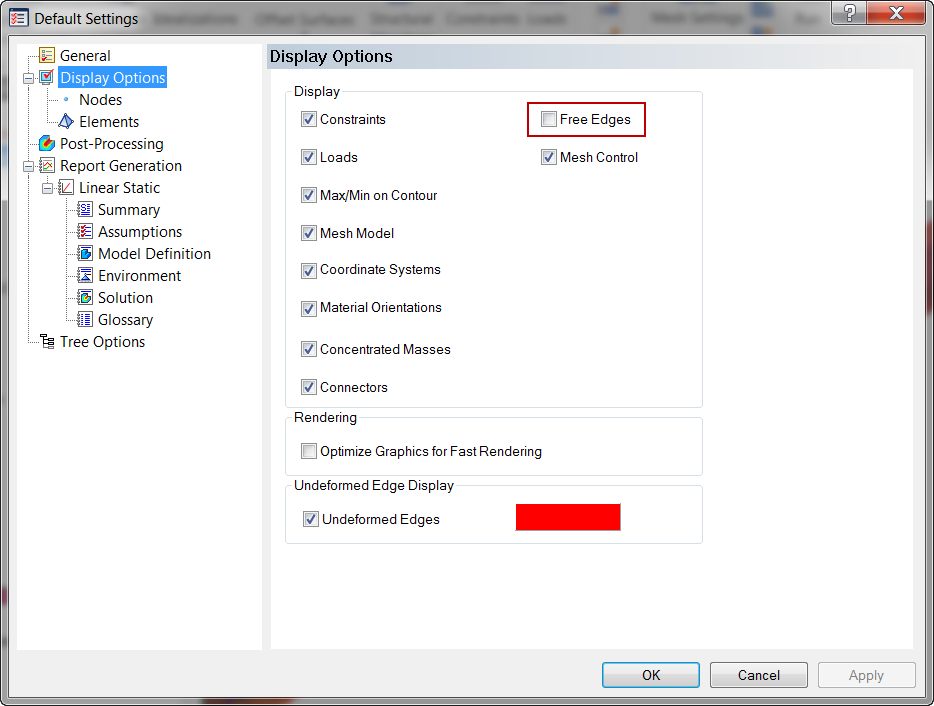

und dann Anzeigeoptionen, und deaktivieren Sie das Kontrollkästchen Freie Kanten.
