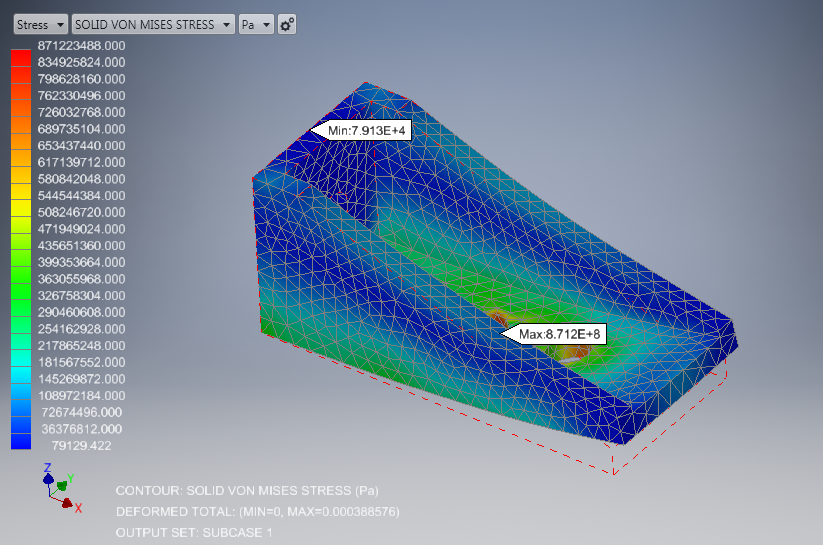

- Doppelklicken Sie auf die von Mises-Darstellung.

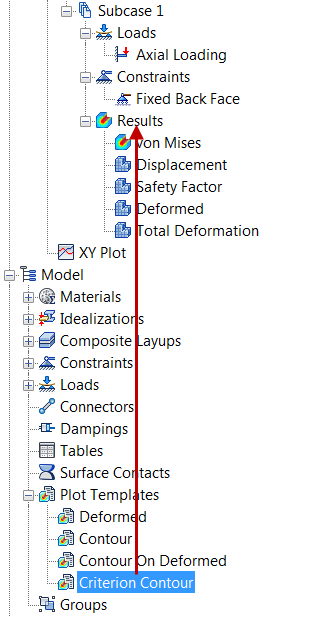

- Ziehen Sie eine Vorlage Maßstabskontur aus dem Bereich Darstellungsvorlagen der Struktur, und legen Sie sie auf Ergebnisse ab, wie in der Abbildung unten gezeigt.
- Die Vorlage wird unten im Bereich Ergebnisse unter Subcase 1 platziert.
- Klicken Sie mit der rechten Maustaste auf die neue Vorlage, und wählen Sie Bearbeiten, um einige Einstellungen in der Darstellung zu ändern.

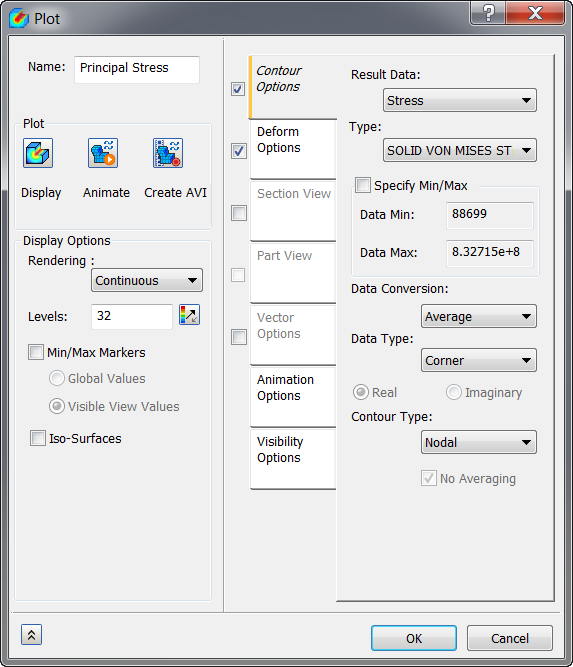

- Nehmen Sie Änderungen vor, damit das Dialogfeld der folgenden Abbildung entspricht. Ändern Sie den Namen in Principal Stress. Deaktivieren Sie die Option Min/Max Markierungen, ändern Sie die Dropdown-Liste Ergebnisdaten in Spannung, wählen Sie einen Typ, z. B. VOLUMENKÖRPER VON MISES-SPANNUNG, und deaktivieren Sie dann auf der Registerkarte "Sichtbarkeitsoptionen" Elementkanten.

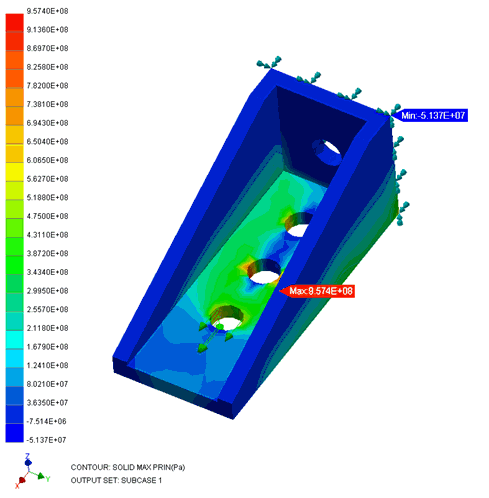

- Klicken Sie auf OK.
