Lernprogramm B5: Nachverarbeitung der Ergebnisse

1. Nachdem die Lösung abgeschlossen ist, klicken Sie auf OK, um die Ergebnisse in Inventor Nastran laden.

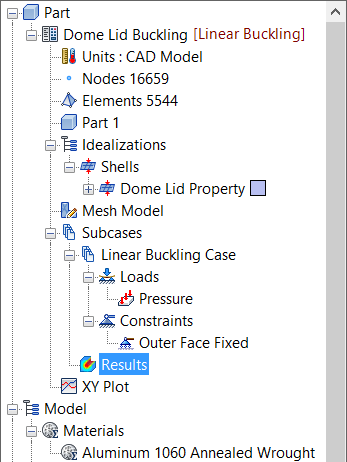

   Ergebnisse für den Linear Buckling Subcase wurden in Ergebnisse geladen. Autodesk Nastran (der Solver) berechnet die Verschiebungen, um die Modalformen für jeden extrahierten Eigenwert grafisch darzustellen.

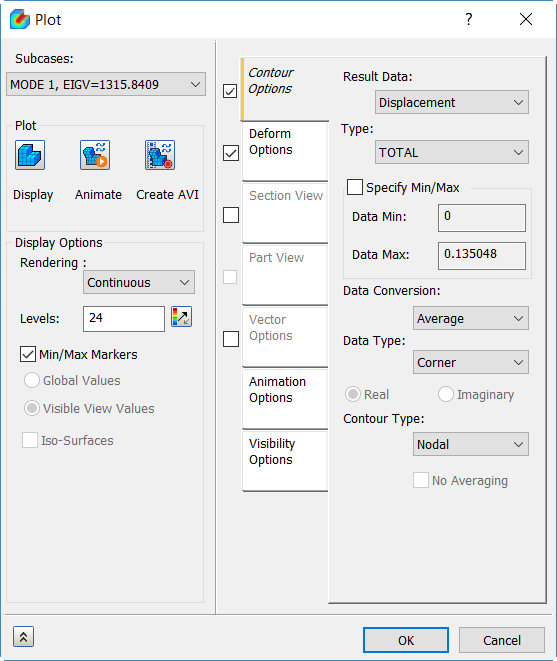

2. Doppelklicken Sie auf Ergebnisse, und wählen Sie Modus 1 aus der Liste Subcases.
3. Wählen Sie in der Dropdown-Liste Ergebnis Verschiebung und in der Dropdown-Liste Typ GESAMT.

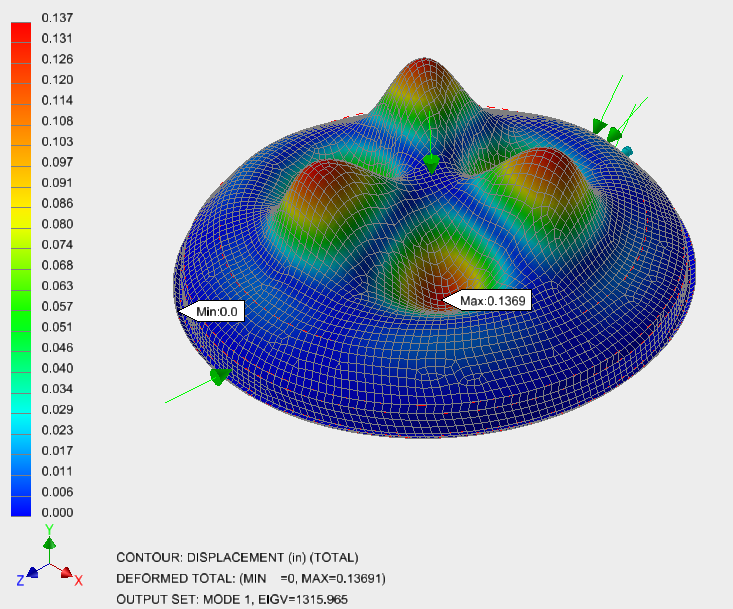

4. Überprüfen Sie Verformungsoptionen und unter Darstellung klicken Sie auf Anzeigen. Die Darstellung sollte der folgenden Abbildung entsprechen.


5. Die erste und niedrigste Eigenwert beträgt etwa 1316. Dies ist von vorrangigem Interesse.
6. Durch Multiplizieren mit der angewendeten Last –1 Psi erhalten Sie die niedrigste kritische Knicklast von ~1316 Psi.

Damit ist die lineare Knickanalyse eines Kuppeldeckels abgeschlossen.

Die behandelten Hauptthemen waren:

• Einrichten einer einfachen linearen Knickanalyse
• Interpretieren der extrahierten Eigenwert-Ergebnisse
• Berechnen der niedrigsten kritischen Knicklast
