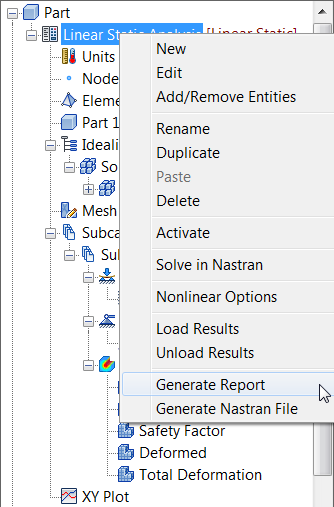

- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf den Namen der Analyse, Linear Static Analysis, und wählen Sie Bericht erstellen.

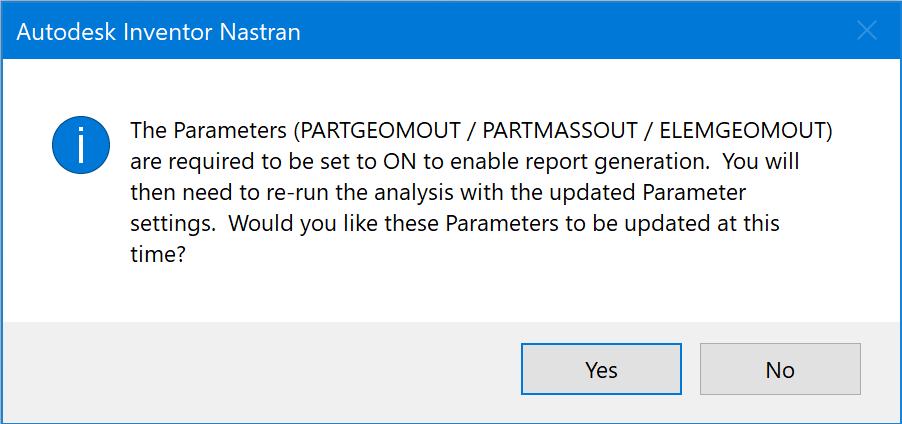

- Je nach den vorgenommenen Einstellungen wird die folgende Meldung angezeigt:
- Klicken Sie auf Ja.
- Doppelklicken Sie in der Modellstruktur auf Parameter.
- Wählen Sie im Fenster Parameter Geometrie-Parameter und dann in der linken unteren Ecke das Kontrollkästchen Erweiterte Einstellungen. Beachten Sie, dass in der rechten Spalte die Einstellungen PARTGEOMOUT, PARTMASSOUT und ELEMGEOMOUT automatisch auf EIN gesetzt werden. Klicken Sie auf "OK", um das Dialogfeld zu schließen.
- Führen Sie die Analyse erneut aus, indem Sie mit der rechten Maustaste auf den Namen der Analyse, Linear Static Analysis, klicken, und wählen Sie Lösen in Nastran.
- Klicken Sie in der Strukturansicht wieder mit der rechten Maustaste auf Linear Static Analysis, und wählen Sie Bericht erstellen.

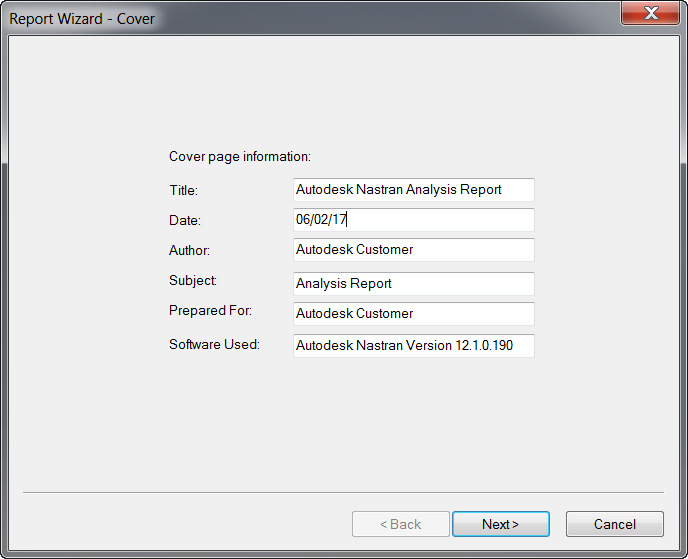

- Das Fenster Berichtsassistent – Abdeckung wird geöffnet. Bearbeiten Sie die folgenden Informationen:
- Titel: Linear Static Analysis Report
- Autor: Ihr Name
- Klicken Sie auf Weiter>.

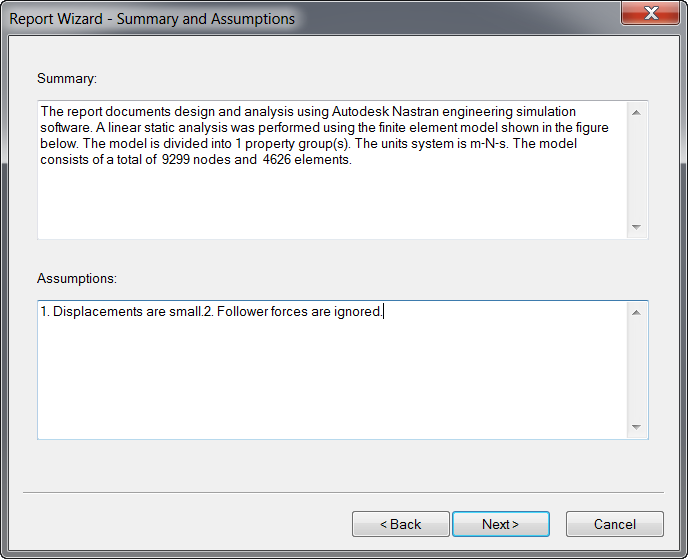

- Das Dialogfeld Berichtsassistent – Zusammenfassung und Annahmen wird angezeigt. Fügen Sie im Fenster Annahmen den folgenden Text hinzu: 3. Effects of gravity are negligible. Klicken Sie auf Weiter>.

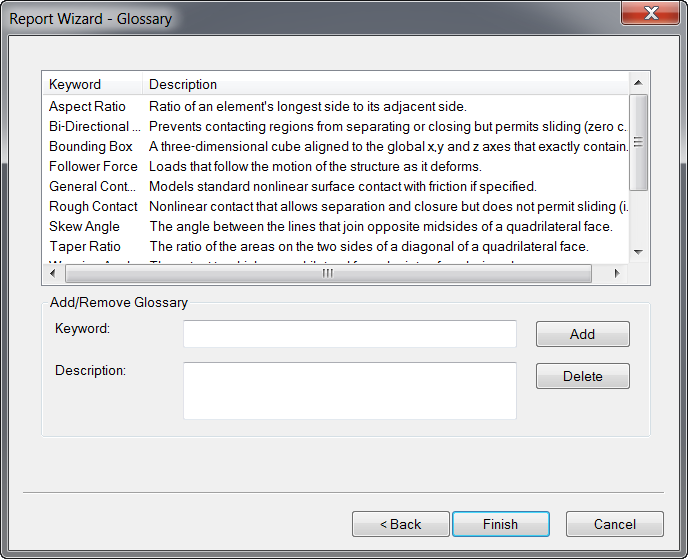

- Klicken Sie in den Dialogfeldern des Berichtsassistenten auf Weiter>, bis das Dialogfeld Berichtsassistent – Glossar eingeblendet wird. Klicken Sie dann auf Fertig stellen, um den Bericht zu erstellen.
- Speichern Sie den Bericht unter dem Namen Analysis Report.
- Öffnen Sie die gerade erstellte HTML-Datei, indem Sie im Dialogfeld Bericht auf die Schaltfläche Bericht anzeigen klicken. Sie sehen, dass Abbildungen für den Bericht automatisch zusammen mit dem Text erstellt wurden.
