- Klicken Sie mit der rechten Maustaste auf Ergebnisse, und wählen Sie Neu.

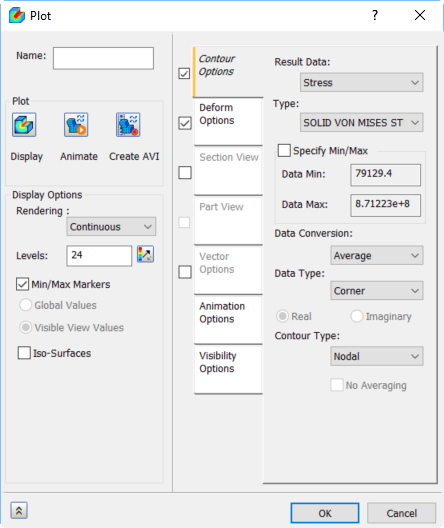

- Die folgende Abbildung zeigt die Vorgabe-Optionen der Vorlage.
Im linken Bereich des Dialogfelds können Sie die Darstellung benennen und verschiedene Anzeigetypen aktivieren oder deaktivieren. Für das Rendern sind verschiedene Typen verfügbar, wie Durchgehend, Fringe usw.
Auf der Registerkarte Konturoptionen können Sie festlegen, welche Ergebnisdaten angezeigt werden sollen. Wenn Sie das Kontrollkästchen Min/Max festlegen aktivieren, können Sie die Werte für Daten Max. und Daten Min. anpassen und so die Konturdarstellung ändern.
Auf der Registerkarte Verformungsoptionen können Sie verschiedene Optionen für den Verformungsvektor auswählen. Die Deformationsskala kann auf Prozent oder Tatsächlich eingestellt werden.
- Geben Sie oben links Name Gesamtverformung ein.
- Klicken Sie auf OK. Der neue Darstellungsname wird dem Knoten Ergebnisse hinzugefügt.
Beschreibung der Ergebnisdarstellung:
- Wenn das Feld Name leer ist und Sie auf OK klicken, wird der Vektorname Ergebnis automatisch hinzugefügt.
