Netzsteuerung hinzufügen

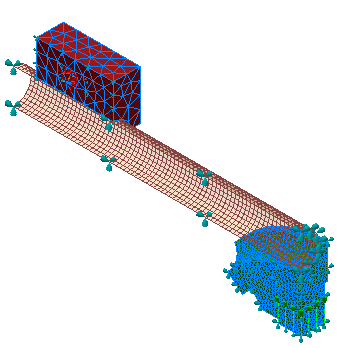

Dieses Werkzeug ermöglicht es Ihnen, eine lokale Elementgröße für ausgewählte Scheitelpunkte, Kanten, Flächen oder Bauteile zu definieren. Jede Netzsteuerung, die Sie hinzufügen, wird unter Netzmodell Netzsteuerung im Browser (Modellstruktur) aufgelistet.

Es gibt zwei Möglichkeiten, um auf das Dialogfeld Netzsteuerung zuzugreifen:

• Klicken Sie auf Netzsteuerung in der Gruppe Netz auf der Registerkarte der Multifunktionsleiste von Inventor Nastran.
• Klicken Sie mit der rechten Maustaste im Browser auf Netzmodell, und klicken Sie auf Netzsteuerung hinzufügen.

Scheitelpunktdaten

Das folgende Beispiel zeigt die Verwendung von Scheitelpunktdaten.

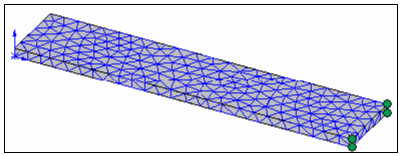

Vorgabenetz:

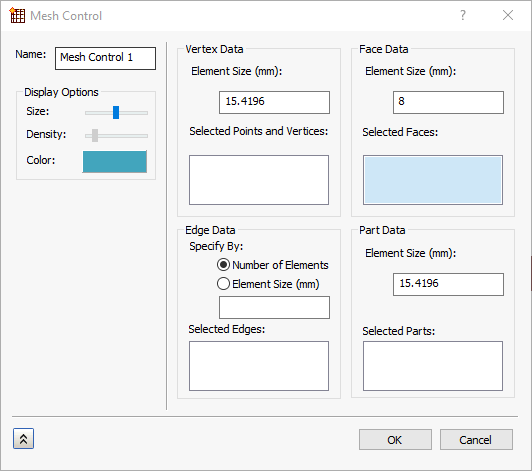

1. Klicken Sie mit der rechten Maustaste auf Netzmodell, und klicken Sie auf Netzsteuerung hinzufügen. Das folgende Dialogfeld wird angezeigt:



2. Klicken Sie in das Feld Ausgewählte Punkte und Scheitelpunkte, um es zu aktivieren.
3. Klicken Sie auf jeden der vier Scheitelpunkte (angegeben durch kleine grüne Kugeln) im obigen Bild des vorgegebenen Netzes. Sie sind im Feld aufgelistet.
4. Geben Sie eine lokale Elementgröße an, die deutlich kleiner als die globale Größe ist.
5. Klicken Sie auf OK.

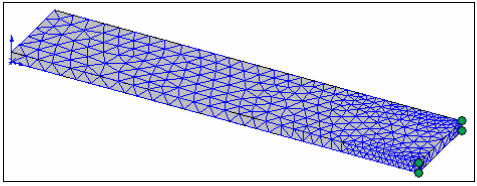

6. Erstellen Sie das Netz, damit die lokale Größe wirksam wird. Das verfeinerte Netz sieht wie folgt aus:



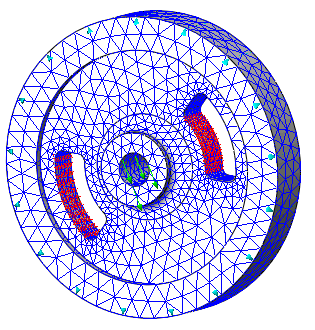

Die Objektauswahl und die lokalen Netzverfeinerungstechniken ähneln sich für Kanten, Flächen und Bauteile mit einer Ausnahme. Sie können die Kantenverfeinerung nach Elementgröße oder nach Anzahl der Unterteilungen entlang der ausgewählten Kanten angeben.

Kantendaten

• Wählen Sie im Bereich Angeben nach entweder Anzahl der Elemente oder Elementgröße.
  • Wenn Sie Anzahl der Elemente wählen, müssen Sie die gewünschte Anzahl der Elemente entlang der ausgewählten Kanten eingeben. Die Kantenlänge wird durch die Anzahl der Elemente, die Sie angeben, geteilt. Die resultierenden Elemente werden in gleichmäßigen Abständen entlang der ausgewählten Kanten des Modells beim Erstellen des Netzes verteilt.



  • Wenn Sie Elementgröße wählen, müssen Sie die gewünschte Länge des Elements entlang der ausgewählten Kanten eingeben. Das Programm passt die Größe des Elements bei Bedarf an, um eine Anzahl von Elementen (Ganzzahl) entlang der ausgewählten Kanten zu erzeugen.



Flächendaten

• Geben Sie die gewünschte Elementgröße für die ausgewählten Flächen an. Die tatsächliche Größe eines Elements wird vom Vernetzer angepasst, um eine Anzahl von Elementflächen (Ganzzahl) entlang der ausgewählten Modellflächen zu erzeugen.



Bauteildaten

• Geben Sie die gewünschte Elementgröße für die ausgewählten Bauteile an. Die tatsächliche Größe eines Elements wird vom Vernetzer angepasst, um eine Anzahl von Elementen (Ganzzahl) zu erzeugen und verschiedene CAD-Funktionsgrößen entlang der ausgewählten Bauteile aufzunehmen.



Anzeigeoptionen

Verwenden Sie die Einstellungen im Bereich Anzeigeoptionen zum Steuern der visuellen Darstellung der Netzsteuerungen, die Sie hinzufügen.

• Größe: Ändern Sie die Größe der Netzsteuerungsdarstellung.
• Dichte: Steuern Sie die Dichte (Anzahl) der Zeichen, die für die Darstellung der Netzsteuerung verwendet werden.
• Farbe: Ermöglicht Ihnen die Auswahl der Farbe für die Netzsteuerungsdarstellung.

Verschiedenes

• Im Dialogfeld Netzsteuerung gibt es eine Schaltfläche Neu , die die aktuelle Netzsteuerung akzeptiert und das Dialogfeld zur Erstellung einer neuen Netzsteuerung bereinigt.

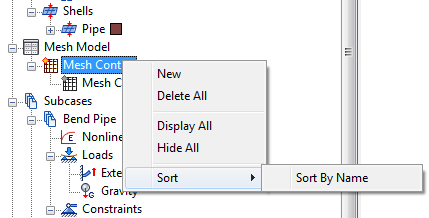

• Klicken Sie mit der rechten Maustaste im Browser auf Netzsteuerungen, um auf ein Kontextmenü mit den folgenden Optionen zuzugreifen:
