Bearbeiten

Globale Netzeinstellungen

Es gibt zwei Möglichkeiten zum Bearbeiten der Netzeinstellungen des Modells:

• Klicken Sie auf Netzeinstellungen in der Gruppe Netz auf der Registerkarte der Multifunktionsleiste von Inventor Nastran.



• Klicken Sie mit der rechten Maustaste im Browser (Modellstruktur) auf Netzmodell, und wählen Sie Bearbeiten aus dem Kontextmenü (vorausgesetzt, dass die Option Wechseln zu Netzeinstellungen aktiviert ist).

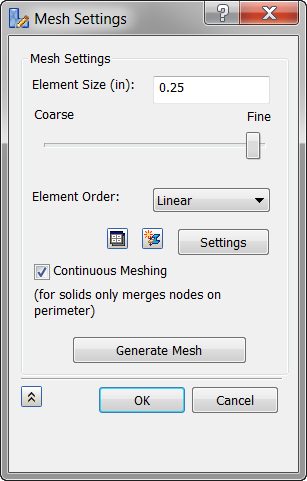

Das Formular Netzeinstellungen in der folgenden Abbildung wird geöffnet, da dies die vorgegebene Auswahl für den Befehl Bearbeiten ist.

• Elementgröße: Globale Elementgröße des Modells. Dieses Feld hat zunächst eine vorgegebene Größe, die Sie ändern können, indem Sie einen numerischen Wert eingeben oder den Schieberegler Grob zu Fein unten verwenden.
• Elementreihenfolge: parabolische oder lineare Elemente.
• Netztabelle (): Dieses Symbol ermöglicht Ihnen das Wechseln von den globalen Netzeinstellungen zur Netztabelle.
• Neue Idealisierung (): Dieses Symbol ermöglicht Ihnen die Erstellung einer neuen Idealisierung.

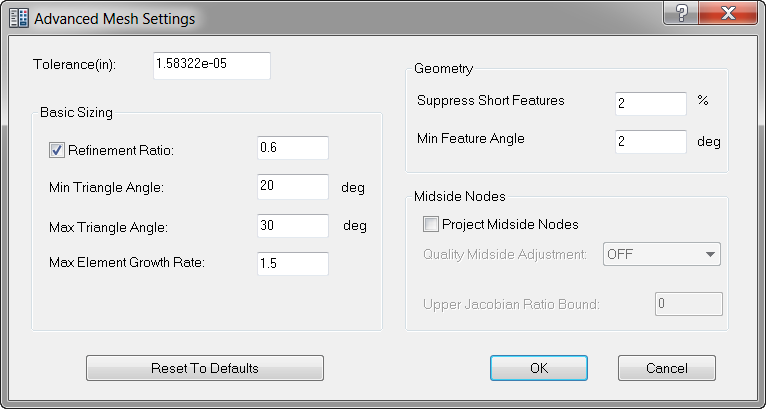

• Einstellungen: Diese Schaltfläche ermöglicht Ihnen das Definieren erweiterter Netzeinstellungen, wie unten gezeigt.



  • Toleranz: Durch Anpassen dieses Netz-Toleranzwerts können Sie Bauteile vernetzen, die ansonsten nicht vernetzt werden können.
  • Grundlegende Dimensionierung:
    • Verfeinerungsverhältnis: Ändert die Netzgröße, um mehr Einheitlichkeit zu erreichen. Die Netzelementgröße verformt sich zusammen mit Kanten, Kurven, Bohrungen, Reliefs usw. Je größer das Verfeinerungsverhältnis, desto größer die Netzgröße.
    • Min. Dreieckswinkel: Der minimal zulässige Winkel am Scheitelpunkt zwischen zwei Kanten im Netz.
    • Max. Dreieckswinkel: Der maximal zulässige Scheitelpunkt zwischen zwei Kanten im Netz. Je größer der maximale Winkel, desto gleichmäßiger die Verteilung der Vernetzung.
    • Max. Elementwachstumsrate: Wenn der Wachstumsfaktor zunimmt, erhöht sich die Netzelementgröße. Die kleineren Netzelemente werden immer dichter am Objekt (Löcher, Reliefs usw.), wenn sich der Wachstumsfaktor erhöht.
  • Geometrie:
    • Kleine Elemente unterdrücken: Unterdrückt oder blendet kleine Elemente aus, wie z. B. Bohrungen, Reliefs usw.
    • Min. Elementwinkel: Steuert den Winkel von Netzelementen um andere Elemente, z. B. Kanten, Bohrungen, Reliefs usw.
  • Mittelknoten:
    • Projektmittelknoten: Fügt Mittelknoten zu Netzen hinzu. Davon sind Elemente entlang der Kurven und Kanten betroffen. Wenn die Option deaktiviert ist, werden Netzlinien möglicherweise nicht vollständig angezeigt.
    • Mittlere Qualitätsanpassung: Steuert die mittlere Anpassung und passt das Netz an, falls erforderlich.
    • Obere Jacobiverhältnisgrenze: Bestimmt die mittlere Qualitätsanpassung.

    Die folgenden Abbildungen zeigen einige Netztypen.

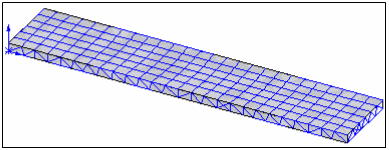

    Kombiniertes ebenes Netz mit Vierecken und Dreiecken:

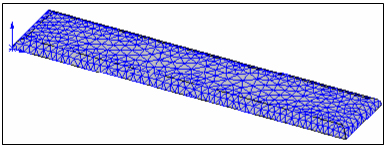

    Volumenkörpernetz:



• Fortlaufende Netzerzeugung: Durch Aktivierung dieses Kontrollkästchens wird die durchgehende Vernetzung im Fall von Schalenelementen aktiviert, und es werden die Knoten innerhalb der angegebenen Toleranz für Volumenkörperelemente zusammengeführt.
• Die Schaltfläche Netz generieren vernetzt das Bauteil oder die Baugruppe.

Netztabelle

Sie können auf die Netztabelle zum Definieren der Netzeinstellungen auf Bauteilbasis auf zwei Arten zugreifen:

• Klicken Sie mit der rechten Maustaste im Browser auf Netzmodell, und aktivieren Sie die Option NetzmodellWechseln zu Netztabelle. Klicken Sie mit der rechten Maustaste erneut auf Modellnetz, und wählen Sie Bearbeiten aus dem Kontextmenü.
• Klicken Sie auf Tabelle in der Gruppe Netz der Registerkarte der Multifunktionsleiste von Inventor Nastran.

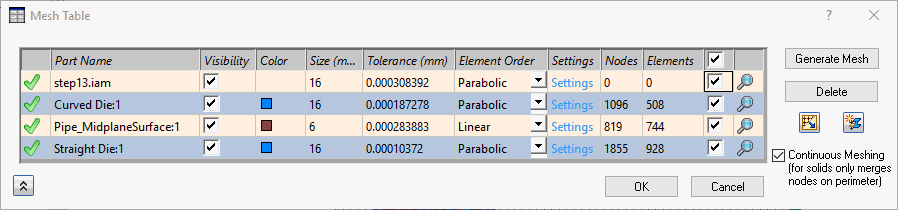

Das folgende Dialogfeld wird angezeigt:

• Das Häkchensymbol () besagt, dass ein bestimmtes Bauteil vernetzt ist.
• Bauteilname: Zeigt die Daten der Bauteile, die der Netztabelle hinzugefügt wurden.
• Sichtbarkeit: Mithilfe dieses Kontrollkästchens können Sie die Netzsichtbarkeit für das jeweilige Bauteil auf EIN oder AUS setzen.
• Farbe: Zeigt die Farbe der physikalischen Eigenschaft für das betreffende Bauteil als Netz.
• Größe: Globale Elementgröße des Modells. Dieses Feld hat zunächst eine vorgegebene Größe, die sich basierend auf den Bemaßungen des Modells ändert.
• Elementreihenfolge: parabolische oder lineare Elemente.
• Einstellungen: Ermöglicht Ihnen das Definieren von erweiterten Netzeinstellungen, wie oben unter Globales Netz beschrieben.
• Knoten und Elemente: Bestimmt die Anzahl der Knoten und Elemente im entsprechenden Bauteilnetz.
• : Über die Kontrollkästchenspalte können Sie alle oder einzelne Bauteile für die Bearbeitung wählen. Sie können den Status der Kontrollkästchen für einzelne Bauteile umschalten oder das Kontrollkästchen in der Kopfzeile aktivieren, um die Aktivierung oder Deaktivierung aller Bauteile mit einem einzigen Mausklick umzuschalten. Die folgenden Aktionen sind verfügbar, wenn ein oder mehrere Kontrollkästchen aktiviert sind:
  • Die Schaltflächen und sind verfügbar. Durch Klicken auf diese Schaltflächen wird das Netz für die ausgewählten Bauteile erzeugt oder gelöscht.
  • Wenn zwei oder mehr Bauteile ausgewählt sind, wird durch Bearbeitung einer Einstellung (Sichtbarkeit, Farbe, Größe, Toleranz oder Elementreihenfolge) der neue Wert oder Status auf alle ausgewählten Bauteile in einem Vorgang angewendet. Die erweiterten Einstellungen können nicht für mehrere Teile bearbeitet werden. Die Kontrollkästchen müssen deaktiviert werden, um auf Einstellungen klicken und auf das Dialogfeld Erweiterte Netzeinstellungen zugreifen zu können.
• Zoom (): Klicken Sie auf dieses Symbol, um den Ansichtspunkt des Modells in diesem Bauteil zu zoomen.
• Netzeinstellungen (): Klicken Sie auf dieses Symbol, um von der Netztabelle zu den globalen Netzeinstellungen umzuschalten.
• Neue Idealisierung (): Mit dieser Schaltfläche können Sie eine neue Idealisierung erstellen.
• Fortlaufende Netzerzeugung: Durch Aktivierung dieses Kontrollkästchens wird die durchgehende Vernetzung im Fall von Schalenelementen aktiviert und es werden die Knoten innerhalb der angegebenen Toleranz für Volumenkörperelemente zusammengeführt.
