Linien

Verwenden Sie die Optionen auf der Kurveneditor-Registerkarte > Erstellen-Gruppe > Linien-Menü, um neue Linien anzulegen. Sie können die Linien entweder interaktiv oder durch Eingabe von Koordinaten definieren.

Alle Optionen in diesem Menü zeigen ihre eigene individuelle Symbolleiste an.

• Stetige Linie – Klicken Sie, um eine stetige Linie zu erstellen, die geradlinige Segmente enthält.



  Umschalten Stetige Linie/Einzellinie – Klicken Sie, um zwischen dem Erstellen einer stetigen Linie und einzelner Linien umzuschalten.

  Segment schließen – Klicken Sie, um das aktuelle Segment zu schließen.

  Neues Segment beginnen — Klicken Sie, um das aktuelle Segment zu beenden, sodass der nächste Punkt der Anfang eines neuen Segments ist.

  Beenden – Klicken Sie, um die Änderungen zuzuweisen und das Dialogfeld zu schließen.

  Weitere Informationen finden Sie unter Linien erstellen – Beispiel.

• Einzellinie — Klicken Sie, um eine einzelne Linie zu erstellen.
• Rechteck – Klicken Sie, um eine rechteckige stetige Linie mit vier geradlinigen Segmenten zu erstellen.



  Umschalten Stetige Linie/Einzellinie – Klicken Sie, um zwischen dem Erstellen einer stetigen Linie und einzelner Linien umzuschalten.

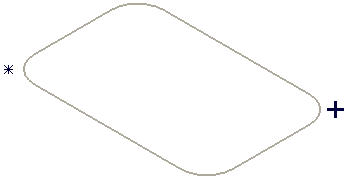

  Eckenverrunden – Bei Auswahl dieser Option wird ein Rechteck mit verrundeten Ecken erstellt.



  Wenn die Option abgewählt ist, wird ein Rechteck mit rechtwinkligen Ecken erstellt.



  Radius – Der Radius der Verrundungen. Diese Option ist nur verfügbar, wenn Eckenverrunden ausgewählt ist.

  Beenden – Klicken Sie, um die Änderungen zuzuweisen und das Dialogfeld zu schließen.
