Orientierungsvektoren ändern - Beispiel

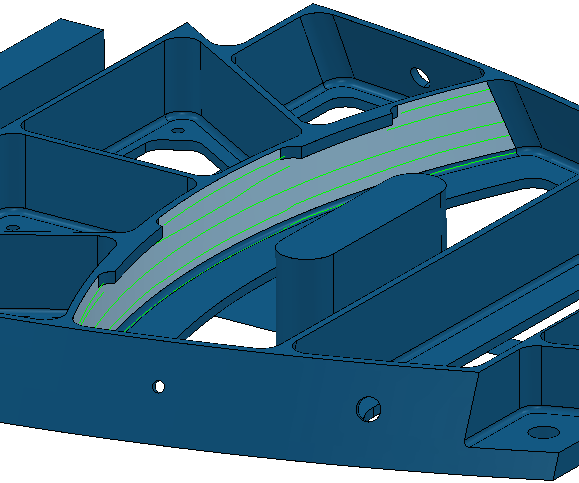

Dieses Beispiel veranschaulicht, wie Sie die Orientierungsvektoren einer Werkzeugachse mithilfe des Aerostructure.dgk Modells im Beispiele-Ordner ändern.

1. Klicken Sie auf die WKZ-Weg-Registerkarte > Zeichnen-Gruppe > Anzeige > Orientierung der Normalen, um die Richtungsvektoren auf dem aktiven Werkzeugweg zu zeichnen.



2. Wählen Sie das Werkzeugwegsegment aus. Die Farbe der Segmente ändert sich zu Gelb.



3. Klicken Sie auf die WKZ-Wegeditor-Registerkarte > Ändern-Gruppe > Innerhalb Bereich ändern, um das Dialogfeld Werkzeugweg innerhalb Bereich ändern zu öffnen.
4. Wählen Sie auf der Bereiche auswählen-Registerkarte die Option Bereich festlegen durch des Typs Ganze Segmente aus.
5. Auf der Änderungen angeben-Registerkarte:
   1. Wählen Sie eine Art der Änderung des Typs Neue Achsendefinition aus.

      Dies ist die einzige Option, die Sie zum Ändern von Orientierungsvektoren verwenden können.

   2. Klicken Sie im Werkzeugachse-Rahmen auf . Dies öffnet den Werkzeugachse-Dialog.
6. Auf der Maschinenachsensteuerung-Registerkarte des Werkzeugachse-Dialogs:
   1. Wählen Sie einen Werkzeugorientierung-Typ 'Richtungsvektor' aus.
   2. Wählen Sie einen Richtungsvektor des Typs Feste Richtung aus.
   3. Geben Sie im Ausrichtung-Rahmen einen Seitenwinkel von 45 ein.
   4. Klicken Sie auf Akzeptieren.
7. Klicken Sie im Werkzeugweg innerhalb Bereich ändern-Dialog auf Anwenden.



8. Im Werkzeugweg innerhalb Bereich ändern-Dialog:
   1. Klicken Sie auf Rückgängig .
   2. Geben Sie einen Übergangsabstand von 10 ein.
   3. Klicken Sie auf Anwenden.
