Werkzeugwege nach Z-Höhe anzeigen

Dieses Beispiel veranschaulicht, wie Sie Werkzeugwege gemäß nach Z-Höhe anzeigen und wie Sie den Z-Höhen-Dialog verwenden. Dabei wird das flats.dgk Modell im Beispiele-Ordner verwendet.

1. Legen Sie einen Block um das Modell herum fest.
2. Erstellen Sie eine Modellausräumen-Strategie und:
   1. Wählen Sie eine Art von Alle versetzen aus.
   2. Geben Sie einen Bahnabstand von 5,0 ein.
   3. Erstellen Sie einen Schaftfräser mit einem Durchmesser von 5,0.
   4. Klicken Sie auf Berechnen, um den Werkzeugweg zu erstellen.

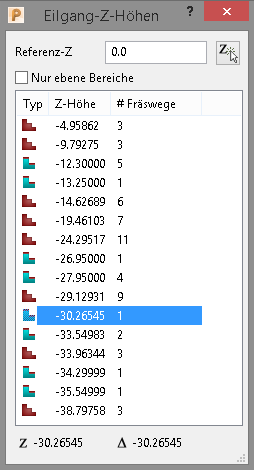

3. Klicken Sie auf die Werkzeugweg-Registerkarte > Zeichnen-Gruppe > Ansicht durch Z-Höhe, um das Dialogfeld Z-Höhen zu öffnen. Die Schruppebenen, die im Werkzeugweg vorliegen, sind in der Z-Höhe-Liste aufgelistet.
4. Klicken Sie durch die Liste, um das Werkzeugwegsegment an einer spezifischen Z-Höhe anzuzeigen.



Sie können auch:

1. Geben Sie eine Referenz-Z ein, um das Werkzeugwegsegment, das dem von Ihnen eingegebenen Wert am nächsten liegt, anzuzeigen.
2. Klicken Sie auf , um eine Z-Höhe aus dem Modell auszuwählen, die als Referenz-Z dienen soll.
3. Wählen Sie die Option Nur ebene Bereiche, um die Werkzeugwegsegmente anzuzeigen, die nur mit Flachbereichen des Modells verknüpft sind.

Anmerkung: Wenn Sie ein Segment auswählen und auf die Werkzeugweg-Registerkarte > Zeichnen-Gruppe > Ansicht durch Z-Höhe klicken, zeigt das Grafikfenster die gewählte Z-Höhe an.
