Erstellt ein Muster zum Vermeiden von Vollschnitten. Dies ist zum Schneiden von Nuten und bei der High Speed-Bearbeitung hilfreich.

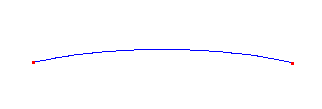

Wenn Sie z. B. mit dieser Kurve beginnen:
erhalten Sie dieses Muster:
Bahnabstand – Geben Sie den Abstand zwischen aufeinanderfolgenden Trochoiden ein (
).
Breite – Geben Sie die Breite des Trochoiden ein (
). Genau wie alle Muster ist dieses Muster unabhängig von der Werkzeuggröße. Wenn Sie dieses Muster in einen Werkzeugweg umwandeln, müssen Sie Fräserkorrektur entweder beim Ausgeben des Werkzeugwegs oder bei der Berechnung der Breite anwenden. Wenn Sie bei der Ausgabe des Werkzeugwegs keine Fräserkorrektur anwenden, beträgt die tatsächliche Breite der Nut (Breite + 2 x Radius des Werkzeugs).
Radius – Geben Sie den Radius der Bögen für jeden Trochoiden ein. Dieser muss nicht mit dem Werkzeugradius übereinstimmen.
Richtung – Geben Sie die Schnittrichtung ein (Gleichlauf oder Gegenlauf).
