Verwenden Sie den Separater letzter Wegfahrweg-Bereich, um die letzte Wegfahrbewegung festzulegen, die von den vorhergehenden Wegfahrbewegungen abweicht.
Separater letzter Wegfahrweg — Wählen Sie dies, um einen unterschiedlichen letzten Wegfahrweg vorzugeben. Dies bietet ähnliche Funktionalität wie der Wegfahrwege-Bereich, wendet diese jedoch nur auf den letzten Wegfahrweg an.
Dieses Beispiel verwendet einen Anfahrweg und einen Wegfahrweg des Typs Flächennormaler Bogen.

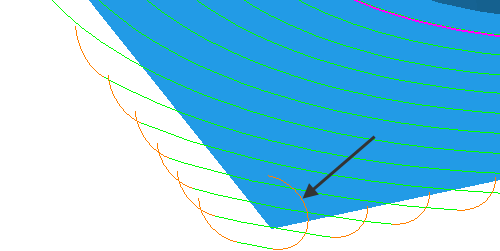

Separater letzter Wegfahrweg abgewählt:
Ein Letzter Wegfahrweg des Typs Flächennormaler Bogen mit einem Abstand von 0, einem Winkel von 90 und einem Radius von 5.

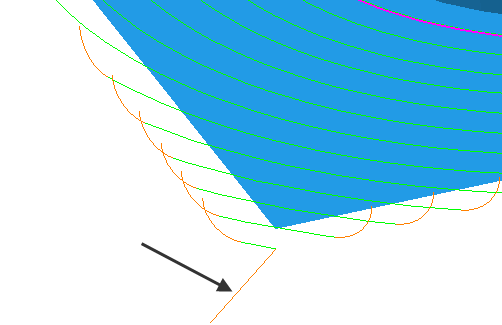

Separaten ersten Anfahrweg verwenden ausgewählt:
Ein Letzter Wegfahrweg des Typs Gerade mit einem Abstand von 20 und einem Winkel von 0.
Auswahl – Wählen Sie den Bewegungstyp aus, der am Ende des Werkzeugwegs verwendet werden soll.
Lineare Bewegung — Geben Sie den Abstand ein, um den der Letzte Wegfahrweg nach dem Ende der letzten Schnittbewegung verlängert werden soll. Der Abstand wird definiert als die Länge der linearen Tangentialbewegung zwischen dem Bogen und dem Schnittbereich des Werkzeugweges.
Abstand von 0.

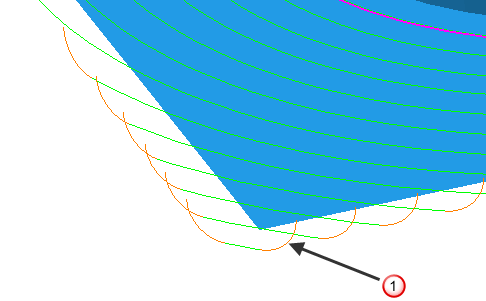

Ein Letzter Wegfahrweg des Typs Flächennormaler Bogen mit einem Abstand von 0, einem Winkel von 90 und einem Radius von 5.

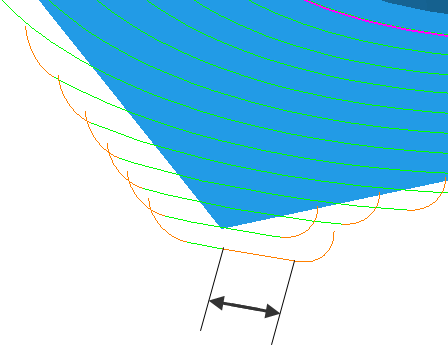

Abstand von 10.
Winkel — Geben Sie den Winkel der Separater letzter Wegfahrweg-Bewegung relativ zum letzten Werkzeugwegsegment ein. Für Bögen ist dies der vom Bogen gespannte Winkel. Im Falle von Linien entspricht er der Orientierung relativ zur Schnittbewegung.
Winkel von 90
.
Ein Letzter Wegfahrweg des Typs Flächennormaler Bogen mit einem Abstand von 0, einem Winkel von 90 und einem Radius von 5.
Winkel von 180.
Für einen ersten Anfahrweg des Typs Gerade und einen Winkel von 0.
Winkel von 90.
Radius — Geben Sie den Radius der Separater letzter Wegfahrweg-Bogenbewegung ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.
Länge — Geben Sie die Länge ein, um die der Separate letzter Wegfahrweg verlängert werden soll, bevor die Schnittbewegung beginnt. Diese Option ist nur verfügbar für die Auswahl von: Verlängerte Bewegung, Umrandet und Gerade.
Rampenoptionen — Klicken Sie, damit der Rampenoptionen beim letzten Wegfahren-Dialog angezeigt wird. Dort legen Sie fest, wie das Werkzeug aus dem Rohmaterial herausfahren soll. Dies entspricht dem Dialogfeld Rampenoptionen beim Anfahren, es gibt jedoch keine Zweite Wahl-Registerkarte. Diese Option ist nur verfügbar, wenn Sie als Auswahl 'Rampe' wählen.
Kollisionsprüfung – Wählen Sie diese Option, damit PowerMill alle An-/Wegfahrwege und Verbindungen auf Modellbeschädigungen überprüft.
— Klicken Sie, um die Separater erster Anfahrweg-Werte in die Separater letzter Wegfahrweg-Registerkarte zu kopieren.
— Klicken Sie, um die Separater letzter Wegfahrweg-Werte in die Separater erster Anfahrweg -Werten zu kopieren.
