Dieses Beispiel veranschaulicht, wie Sie einen parametrischen Spiralschlichtwerkzeugweg erstellen. Dies verwendet:

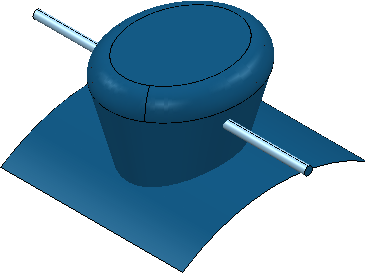

- Die Modelle Boss.dgk and Pins.dgk im Beispiele-Ordner.
- Das Muster CentralCurve.dgk im Beispiele > Muster-Ordner.
- Einen rechteckigen Block.
- Ein 10 mm Kugelwerkzeug.
Der Werkzeugweg muss die Insel bearbeiten und die Stifte vermeiden.
Bei Parametrischen Spiralschlichten-Werkzeugwegen verhalten sich Flächen mit einem Bearbeitungsmodus des Typs Kollision anders als andere Strategien.
Bei parametrischen Spiralwerkzeugwegen:
- Wird ein spiralförmiges Muster erstellt, indem die Flächen, die auf Kollision eingestellt sind, ignoriert werden.
- Das Muster wird über die auf Kollision festgelegten Flächen entlang der Projektionsrichtung des Werkzeugs angehoben.
Dadurch kann der Werkzeugweg schnell erstellt werden.

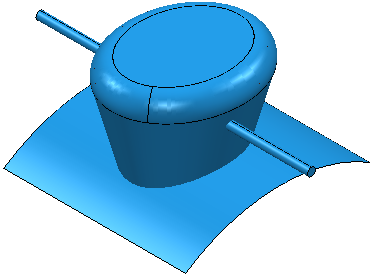

- Um eine Bearbeitung der Stifte zu vermeiden, wählen Sie den Stift aus.
- Klicken Sie auf die Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Aufmaß, um das Dialogfeld Aufmaß-Voreinstellungen zu öffnen.
- Wählen Sie die Flächen-Standardvorgaben-Registerkarte aus.
- Wählen Sie das oberste Set aus der Set-Liste im unteren Bereich des Dialogs aus.
- Klicken Sie auf
Komponenten zuordnen, um die Stifte in dieses Set zu platzieren. Die Anzahl der ausgewählten Komponenten ändert sich zu 1.
- Wählen Sie einen Bearbeitungsmodus des Typs Kollision aus.
- Klicken Sie auf Zuweisen.
- Klicken Sie auf die Start-Registerkarte > Werkzeugwege erstellen-Gruppe > Werkzeugwege, um das Dialogfeld Strategieauswahl anzuzeigen.
- Aus der Schlicht-Kategorie wählen Sie die Option Parametrisches Spiralschlichten aus.
- Wählen Sie eine Mittelkurve des Musters, das Sie aus CentralCurve.dgk erstellt haben, aus.
- Wählen Sie eine Äußere Begrenzung von Flächen aus.
- Geben Sie einen Linken Winkel von 15 ein.
- Geben Sie einen rechten Winke von 15 ein.
- Geben Sie als Maximalen Bahnabstand 5 ein.
- Klicken Sie auf Berechnen.
