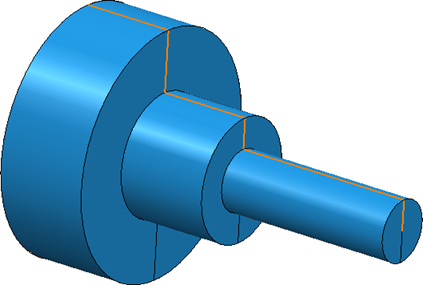

So extrahieren Sie eine Profilkurve aus einem Modell
- Klicken Sie im Explorer mit der rechten Maustaste auf Muster und wählen Sie Kurveneditor.
- Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Rotationsprofil.

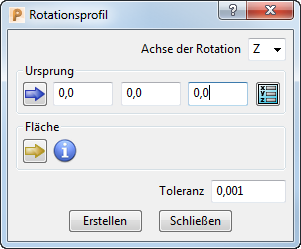

- Das Dialogfeld Rotationsprofil wird geöffnet.
- Wählen Sie eine Option aus der Liste Drehachse, um festzulegen, um welche Achse der aktiven Arbeitsebene die Rotation erfolgen soll.
- Klicken Sie auf Zum Positioniermodus umschalten
im Bereich Ursprung, um die Position des Rotationsursprungs zu ändern. - Geben Sie die Koordinaten des Drehachsenursprungs ein oder wählen Sie ihn im Grafikfenster aus.
- Klicken Sie unter Fläche auf Flächenauswahlmodus
. - Wählen Sie Flächen im Grafikfenster aus, aus denen Sie Kurven erstellen möchten. Wählen Sie nichts aus, um alle verfügbaren Flächen zu verwenden.
- Bewegen Sie den Cursor über das Symbol
, um Informationen zu den ausgewählten Flächen anzuzeigen. - Klicken Sie auf Erstellen, um die Kurve zu erstellen, und schließen Sie das Dialogfeld.

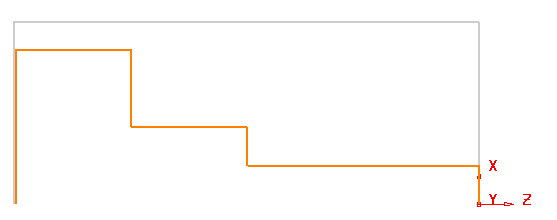

Anmerkung: Wenn dies nicht funktioniert, stellen Sie sicher, dass die korrekte Hauptänderungsebene ausgewählt ist.
