Dieses Beispiel veranschaulicht, wie zwei Kurvensegmente miteinander verbinden. Es wird angenommen, dass Sie mithilfe der Kurveneditor-Registerkarte zwei einfache Kurven erstellt haben.
- Klicken Sie auf Kurveneditor-Registerkarte > Ändern-Gruppe > Verbindet > Tangential verbinden.

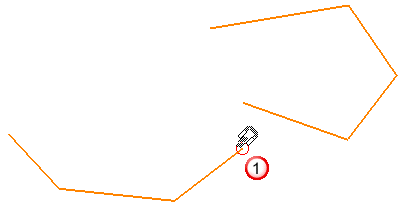

- Klicken Sie auf das Ende der ersten Kurve, die Sie verbinden möchten.
Der Mauszeiger verwandelt sich in einen Magneten.

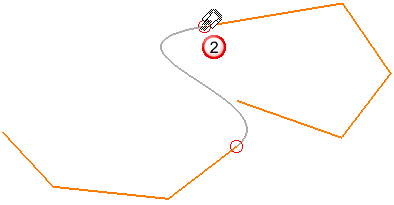

- Bewegen Sie den Mauszeiger über das zweite Kurvenende.
Sie können eine Vorschau des Ergebnisses sehen.

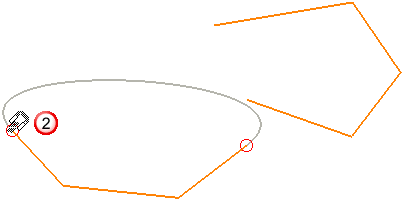

- Bewegen Sie den Mauszeiger über ein anderes Kurvenende, um eine andere Vorschau anzuzeigen.

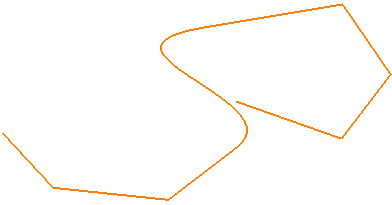

- Klicken Sie auf ein Kurvenende, um ein einzelnes Segment zu erstellen.
Anmerkung: Die beiden ursprünglichen Kurven und das verbindende Segment werden zusammengeführt.
Anmerkung: Nach Möglichkeit wird als verbindende Kurve ein kreisförmiger Bogen verwendet, ansonsten ein Spline.
