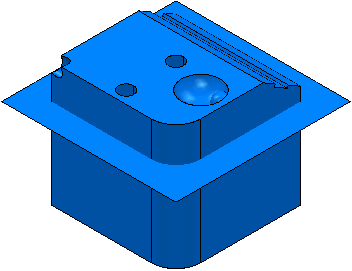

- Passen Sie die CAD-Ansicht des Modells an die erforderliche Größe und Ausrichtung an. Stellen Sie sicher, dass keiner der Werkzeugwege gezeichnet wird und das Modell schattiert dargestellt ist.
- Wählen Sie aus dem Kontextmenü des NC-Programms Einrichtblätter > Projekt-Bildschirmfoto > Aktuelle Ansicht aus.
PowerMill erstellt die Datei ProjectSnapshot.png im Ordner [Projektordner]SetupSheets_files\snapshots. Wenn Sie mit dem Ergebnis nicht zufrieden sind, kehren Sie zurück zum Explorer, passen Sie die CAD-Ansicht des Modells an, und erstellen Sie das Bild erneut.
Tipp: Um ein erstelltes Bildschirmfoto als Vorschau anzuzeigen, wählen Sie im Kontextmenü des NC-Programms Einrichtblätter > Projekt-Bildschirmfoto > Vorschau aus.
Anmerkung: Vorgabemäßig wird das Bildschirmfoto in einem Einrichtblatt in der Vorlage Project_Header.html platziert. Wenn kein Bildschirmfoto vorhanden ist, wird die Bilddatei ImagePlaceHolder.png verwendet.
