Diese Registerkarte bietet folgende Optionen:
Flachwinkel — Eine Winkelgrenze, die von der XY-Ebene gemessen wird. Eine Zustellung gilt dann als Flach, wenn der Winkel, der mit der XY-entsteht, kleiner als diese Begrenzung ist.
Lösche Segmente kleiner als — Löscht Segmente, die kürzer sind als die hier eingegebene Zahl. Je höher der Wert, desto niedriger die Fragmentierung. Dieser Wert sollte normalerweise auf einen ähnlichen Wert wie die Bearbeitungstoleranz eingestellt werden.
Abziehen — Es gibt drei Bereiche, die Sie vom gesamten Werkzeugweg trennen können:
- Rauf — Zieht die Bewegungen ab, die Rauf schneiden, sodass nur Bewegungen übrigbleiben, die Eben oder Runter verlaufen.
- Runter — Zieht die Bewegungen ab, die Runter schneiden, sodass nur Bewegungen übrigbleiben, die Eben oder Rauf verlaufen.
- Eben — Zieht Bewegungen ab, die Eben verlaufen, sodass nur Bewegungen übrigbleiben, die Rauf oder Runter verlaufen.
Speichern — Legt fest, welcher Teil des Werkzeugwegs beibehalten werden soll:
- Abziehen — Behält den Teil des Werkzeugwegs bei, der durch die Option Abziehen festgelegt ist.
- Rest — Behält den Teil des Werkzeugwegs bei, der nicht durch die Option Abziehen festgelegt ist.
- Beide — Behält beide Teile des Werkzeugwegs als zwei separate Werkzeugwege bei.

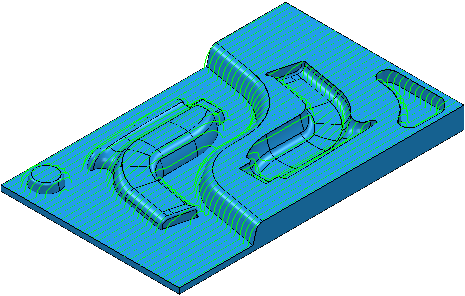

Dieses Beispiel veranschaulicht die Auswirkungen des Aufteilens eines Werkzeugwegs nach Richtung.

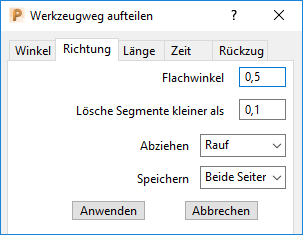

Gehen Sie im Dialogfeld Werkzeugweg aufteilen > Richtung wie folgt vor:
- Geben Sie einen Flachwinkel von 0.5 ein.
- Wählen Sie unter Abziehen die Option Rauf aus.
- Wählen Sie unter Speichern die Option Beide Seiten aus.
- Klicken Sie auf Ausführen. Beide neuen Werkzeugwege haben den gleichen Namen wie das Original, dem jedoch die Zusätze _1 bzw. _2 angehängt ist:

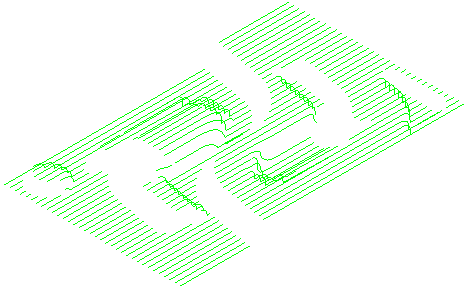

- _1 enthält den Restteil (die Abwärts- und Flachbewegungen):

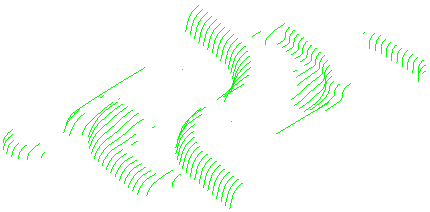

- _2 enthält den Abzugteil (die Aufwärtsbewegungen):
