Zeichnen kompensierter Werkzeugwege

Vorgabemäßig wird der Standardwerkzeugweg gezeichnet; durch Klicken auf die Schaltfläche Kompensierter Werkzeugweg wird jedoch der kompensierte Werkzeugweg angezeigt.

Anmerkung: Das in der Symbolleiste angezeigte Bild ändert sich je nach Art der angewendeten Kompensation.

Das Beispiel zeigt einen Konturausräumen-Werkzeugweg, der mit den verschiedenen Fräserkorrekturtypen erstellt wurde.

Keine Fräserkorrektur – Dieser Werkzeugweg enthält keine Fräserkorrektur. Da kein kompensierter Werkzeugweg vorhanden ist, ist diese Option nicht verfügbar, und Sie können nur den Standardwerkzeugweg zeichnen.

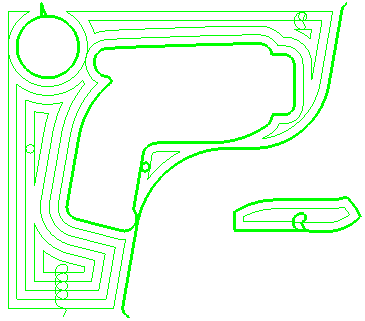

Werkzeugweg mit Verschleißkorrektur zeichnen – Auf diesen Werkzeugweg wurde eine Verschleiß-Fräserkorrektur angewendet. Die Bereiche, in denen die Fräserkorrektur angewendet wurde, sind fett dargestellt.

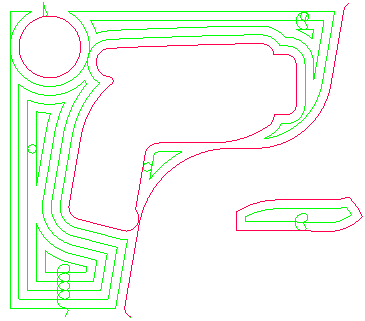

Werkzeugweg mit Verschleißkorrektur zeichnen – Auf diesen Werkzeugweg wurde eine Verschleiß-Fräserkorrektur angewendet, jedoch nicht korrekt. Die Problembereiche sind rot dargestellt. Die Bereiche, in denen die Fräserkorrektur erfolgreich angewendet wurde, sind fett dargestellt. In diesem Fall sind die An-/Wegfahrwege und Verbindungen des Werkzeugwegs ungeeignet, und es sind keine fetten Bereiche vorhanden.

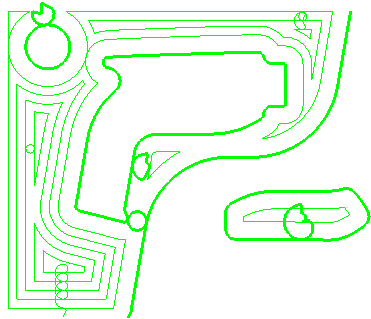

Werkzeugweg mit Vollradiuskorrektur zeichnen – Auf diesen Werkzeugweg wurde eine Vollradius-Fräserkorrektur angewendet. Die Bereiche, in denen die Fräserkorrektur angewendet wurde, sind fett dargestellt.

Werkzeugweg mit Vollradiuskorrektur zeichnen – Auf diesen Werkzeugweg wurde eine Vollradius-Fräserkorrektur angewendet, jedoch nicht korrekt. Die Problembereiche sind rot dargestellt. Die Bereiche, in denen die Fräserkorrektur erfolgreich angewendet wurde, sind fett dargestellt. In diesem Fall sind die An-/Wegfahrwege und Verbindungen des Werkzeugwegs ungeeignet, und es sind keine fetten Bereiche vorhanden.
