Beide Drehachsen bewegen den Kopf.
Typische Grenzwinkel bei Kopf–Kopf-Werkzeugmaschinen sind:
X
60
Z 360
Die Z-Grenzen der Werkzeugmaschine entsprechen dem Seitenwinkel oder den Grenzwinkeln in der XY-Ebene. Die Z-Grenze von 360 kann in Seitenwinkel-Grenzen von 0 bis 360 übersetzt werden.

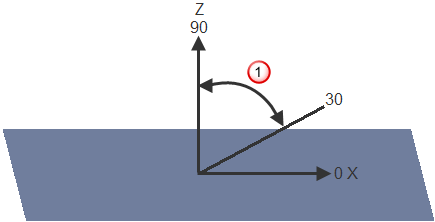

Die X-Grenzen der Werkzeugmaschine entsprechen dem Winkel oberhalb der XY-Ebene. Die Werkzeugmaschine misst den Winkelbereich relativ zur Z-Achse, und PowerMill misst ihn relativ zur XY-Ebene. Damit ist der als Grenzwinkel erforderliche Wert der Komplementärwinkel zu dem für die Werkzeugmaschine angegebenen. Dies ist genauer in Tisch – Tisch beschrieben. Ein X-Grenzwinkel von 60 kann in Höhenwinkel -Grenzen von 30 bis 90 übersetzt werden.
X-Winkelbereich der Werkzeugmaschine =
60, Höhenwinkelbereich von PowerMill = 30 bis 90

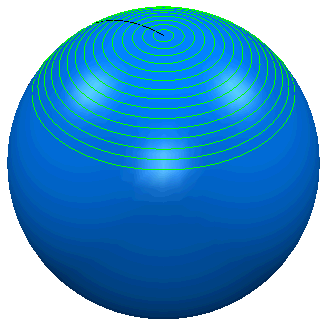

Wenn Sie einen Modus des Typs Werkzeugweg löschen auswählen, wird Folgendes bearbeitet:
Wählen Sie die Option Grenzen darstellen aus, um den bearbeitbaren Bereich anzuzeigen:
Folgendes sind alternative typische Kopf - Kopf Grenzwinkel bei Werkzeugmaschinenmachinen:
- X -50 bis +60
- Z 360
Dies kann in Seitenwinkel-Grenzen von 0 bis 360 und in Höhenwinkel-Grenzen von 30 bis 90 übersetzt werden. Obwohl sich die Werkzeugmaschinengrenzen in diesem Fall scheinbar von denen im ersten Kopf-Kopf-Beispiel unterscheiden, sind die PowerMill-Winkelgrenzen tatsächlich identisch. Dies passiert, da durch die Rotation des Kopfes 180 um Z dann der gesamte Bereich verfügbar wird.
