Verwenden Sie die Optionen unter Dynamische Maschinensteuerung-Registerkarte > Zeichnen-Gruppe > Anzeige-Menü, um Werkzeugwegelemente zu zeichnen:
- Schnittbewegungen — Zeichnet die Schnittbewegungen des Werkzeugwegs für den aktiven Werkzeugweg.
Werkzeugweg mit gezeichneten Schnittbewegungen, An-/Wegfahrwegen und Verbindungen:
Schnittbewegungen des Werkzeugwegs werden nicht gezeichnet:
Die An-/Wegfahrwege und Verbindungen des Werkzeugwegs werden gezeichnet. Nicht-Zeichnen der Schnittbewegungen ist hilfreich, wenn Sie versuchen, An-/Wegfahrwege oder Verbindungswege der Werkzeugwege anzuzeigen.
- Verbindungen — Zeichnet die Verbindungen für den aktiven Werkzeugweg.
Werkzeugweg mit gezeichneten Schnittbewegungen, An-/Wegfahrwegen und Verbindungen:
Werkzeugwegverbindungen nicht gezeichnet:
Nicht-Zeichnen der Verbindungswege ist hilfreich, wenn Sie versuchen, die Schnittbewegungen oder An-/Wegfahrwege der Werkzeugwege anzuzeigen.
- An-/Wegfahrwege — Zeichnet die Werkzeugweg An-/Wegfahrwege für den aktiven Werkzeugweg.
Schnittbewegungen und An-/Wegfahrwege des Werkzeugwegs gezeichnet, Werkzeugwegverbindungen dagegen nicht gezeichnet:
Werkzeugwegverbindungen nicht gezeichnet:
Die An-/Wegfahrwege des Werkzeugwegs werden nicht gezeichnet, die Schnittbewegungen dagegen doch. Nicht-Zeichnen der An-/Wegfahrwege ist hilfreich, wenn versuchen, die Schnittbewegungen oder Verbindungswege der Werkzeugwege anzuzeigen.
- Orientierung Normale — Zeichnet den Richtungsvektor des Werkzeugs.
Wenn Sie dies mit der Simulation des Werkzeugwegs kombinieren (mit Von Beginn an simulieren im individuellen Werkzeugwegmenü), zeigt
die Werkzeugrichtung.
Dies ist hilfreich, um die Kontaktausrichtung des Werkzeugs anzuzeigen, wenn ein asymmetrischer Bearbeitungskopf verwendet wird.
- Werkzeugachsen — Zeichnet die Werkzeugachse an jedem Werkzeugwegpunkt, sodass Sie die sich ändernde Werkzeugausrichtung veranschaulichen können:
- Kontaktnormale — Stellt die Kontaktnormalen des Werkzeugwegs an jedem Werkzeugwegpunkt in Rot dar.
Diese Option ist nur verfügbar, wenn Sie die Option Kontaktnormalen im Dialogfeld Punktstreuung
wählen. Die Kontaktnormalen sind die Vektoren I, J und K. - Punkte — Zeichnet jeden Werkzeugwegpunkt für den aktiven Werkzeugweg in Rot und die Bogenzentren in Blau. Sie dienen der Veranschaulichung der Punktedichte.
- Kontaktpfad — Zeichnet die Spuren der Werkzeugweg-Kontaktpunkte in Rot.
Diese Option ist nur verfügbar, wenn Sie die Option Kontaktnormalen im Dialogfeld Punktstreuung
wählen. Die Kontaktnormalen sind die Vektoren I, J und K.

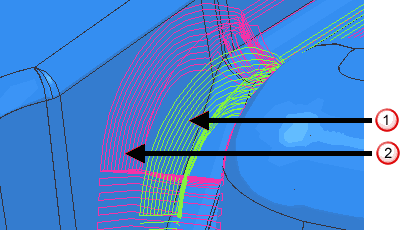

Standard-Werkzeugwegspuren werden grün angezeigt.
Werkzeugweg-Kontaktpunktspuren sind Rot.
