Verlängerungen verwenden

Sollte ein Beispiel für 2,5D-Bearbeitung mit Horizontalbogen-Anfahrwegen vorliegen, ist das Ausführen einer Fräserkorrektur schwierig, da sie ausschließlich bei linearen (und nicht bei kreisförmigen) Bewegungen funktioniert. Dank der Verlängerungsoption können Sie einen Geraden Anfahrweg vor dem Anfahrweg hinzufügen, und die Fräserkorrektur kann über diesen Abstand wirksam werden.

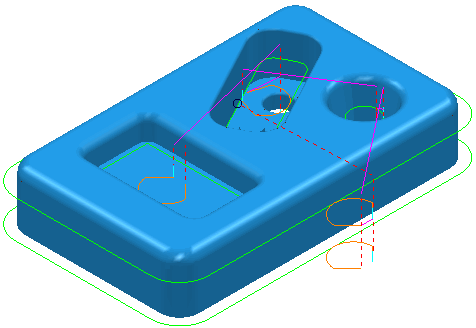

Im Folgenden wird das pockets.tri Beispiel mit einem Konstante Z-Höhen-Werkzeugweg und einem 10 mm Schaftfräser verwendet.

1. Klicken Sie auf Start-Registerkarte > Werkzeugweg-Setup-Gruppe > Werkzeugwegverbindungen, um das Dialogfeld Werkzeugwegverbindungen anzuzeigen.
2. Wählen Sie die Anfahrwege-Registerkarte aus.
3. Geben Sie Folgendes ein:
   1. als Erste Wahl 'Horizontalbogen'
   2. einen Winkel von 90
   3. einen Radius von 10
   4. Klicken Sie auf die Nach Wegfahrbewegung kopieren-Schaltfläche.
4. Wählen Sie als Anfahrwegverlängerung 'Gerade' aus und geben Sie Folgendes ein:
   1. einen Abstand von 10
   2. einen Winkel von 90.
5. Auf der Wegfahrwege-Registerkarte wählen Sie eine Wegfahrwegverlängerung 'Gerade' aus und geben Sie Folgendes ein:
   1. einen Abstand von 10
   2. einen Winkel von 90.
6. Klicken Sie auf Anwenden oder Zuweisen.

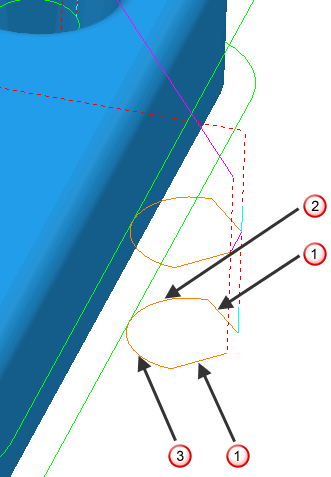

   Im Detail:



   Endung

   Anfahrweg

   Wegfahrweg
