Es gibt vier Möglichkeiten zum Einfügen von Punkten in eine Kurve über das Dialogfeld Punkte in Kurve einfügen.
- An einem angegebenen Parameterwert
- Am nächsten Punkt auf der Kurve neben dem angegebenen Punkt
- In einem bestimmten Abstand vom angegebenen Punkt entlang einer Kurve
- Abstandsgleich zwischen zwei aufeinanderfolgenden Punkten
Klicken Sie auf Kurven-Werkzeuge-Registerkarte > Punkte-Gruppe > Einfügen, um das Dialogfeld Punkt in Kurve einfügen zu öffnen.
Diese Optionen werden unter Verwendung dieser Kurve angezeigt.
Parameterwert
Wenn Sie den Wert 2,25 eingeben und auf Anwenden klicken, wird ein Punkt bei einem Viertel der Strecke zwischen Punkt 2 und 3 eingefügt:
Durch nächstgelegenen Punkt

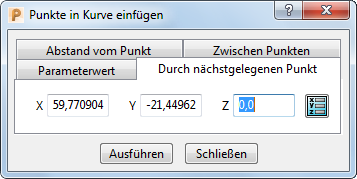

Wenn Sie die Werte X - 60, Y - -21 und Z - 0 eingeben und auf Anwenden klicken, wird dieser Punkt eingefügt:
und der Dialog mit den tatsächlichen Punktkoordinaten aktualisiert.
verwenden, um die Koordinaten einzugeben oder einen Punkt grafisch auszuwählen.
Abstand vom Punkt
Wählen Sie Punkt 3 aus.
Geben Sie für den Abstand vom aktuellen Punkt den Wert 10 ein und klicken Sie auf Anwenden.
Zwischen Punkten
Geben Sie für Anzahl Punkte 3 ein.
Wählen Sie Punkt 2 und 3 aus, und klicken Sie auf Anwenden.
