Ändern einer Komponentendefinition für ein PowerMerkmal

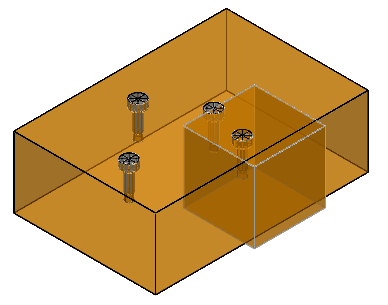

Das nachfolgende Modell zeigt eine einfache Baugruppe mit dem Namen Test:

• Die Schrauben-Komponente wurde mit einem Haupt-Volumenmodell und einem PowerMerkmal erstellt.
• Das Rohteil ist eine einzelne Komponente.



So ändern Sie die Komponentendefinition für das PowerMerkmal

1. Klicken Sie mit der rechten Maustaste auf die Definition für Schraube im Bibliotheksansichtsfenster oder im Baugruppenbaum.
2. Wählen Sie Alle Instanzen > Geometrie ändern aus dem Kontextmenü aus.

   Die Geometrie der Komponentendefinition erscheint auf dem Bildschirm und der Baum der Komponentendefinition wird angezeigt:



3. Vornehmen der erforderlichen Änderungen an der Geometrie
4. Klicken Sie auf auf der Ändern-Symbolleiste.

   Das Volumenmodell wird wieder in die Komponente umgewandelt. Alle Objekte werden erneut angezeigt, und alle Komponenten mit der geänderten Komponentendefinition werden aktualisiert.
