Verwenden Sie die Seite Toleranz/Zweifach zum Ändern der Toleranz/Zweifach-Optionen für Bemaßungen:
Toleranzoptionen
Jeder Bemaßung können zwei Toleranzwerte zugeordnet sein. Die Toleranzwerte zeigen den Bereich, in dem ein Bemaßungswert variieren kann.
Linienart – Wählen Sie die Linienart der Toleranz aus der Liste.
Texthöhe – Geben Sie die Höhe der Toleranzwerte ein.
Dezimalstellen – Geben Sie die Anzahl an Dezimalstellen an, die für Toleranzwerte angezeigt werden soll.
Anordnung – Wählen Sie die Anordnungsart für Toleranzen aus der Liste.

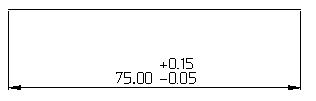

Anordnung Typ 1 – Wenn beispielsweise die obere Toleranz 0,15 und die untere Toleranz -0,05 beträgt, wird dies wie folgt angezeigt:

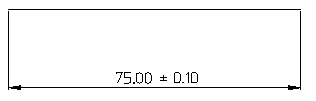

Anordnung Typ 2 – Wenn z. B. sowohl die obere als auch die untere Toleranz 0,1 beträgt, wird dies wie folgt angezeigt:

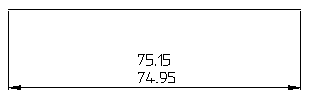

Anordnung Typ 3 – Wenn beispielsweise der Maßwert 75, die obere Toleranz 0,15 und die untere Toleranz -0,05 beträgt, wird dies wie folgt angezeigt:
Optionen Zweifachbemaßung

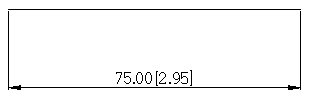

Zweifachbemaßung erfolgt, wenn die Bemaßungswerte mit einem zweiten Einheitensatz angezeigt werden. Die Standardeinheiten werden ohne Klammern und die Einheiten der Zweifachbemaßung in Klammern angezeigt.
Zweifachbemaßung – Wählen Sie diese Option zum Anzeigen von Zweifachbemaßungen.
Einheiten – Wählen Sie die Einheiten für die Zweifachbemaßungen aus.
Dezimalstellen – Geben Sie die Anzahl der Dezimalstellen für die Zweifachbemaßungen ein.
Dezimalstellen für Toleranz – Wenn Toleranzen angezeigt werden, geben Sie die Anzahl der Dezimalstellen für die Toleranzen der Zweifachbemaßungen ein.
