Verwenden einer Ebenen-Schaltfläche zum Bestimmen der Spiegelebene

Für einige Anwendungen, wie zum Beispiel das Erstellen symmetrischer Designs, bieten die Ebenen-Schaltflächen eine schnellere Lösung.

Anmerkung: Die Arbeitsebene definiert den Ursprung der Spiegelebene. Das Beispiel verwendet eine Arbeitsebene an dem Objekt. Das Bestimmen einer anderen Arbeitsebene führt zu unterschiedlichen Ergebnissen.

So spiegeln Sie ein Objekt mithilfe einer Ebenen-Schaltfläche, um die Spiegelebene zu definieren

1. Wählen Sie das Objekt, das Sie spiegeln möchten.
2. Klicken Sie auf Ändern-Registerkarte > Umformen-Gruppe > Spiegeln.
3. Wählen Sie eine der Ebenen-Schaltflächen auf der Spiegeln-Symbolleiste aus, um die Objekte auf der gegenüberliegenden Seite Ihrer gewählten Ebene zu spiegeln.

   Eine Vorschau der gespiegelten Objekte, zusammen mit der Spiegelebene, wird angezeigt.

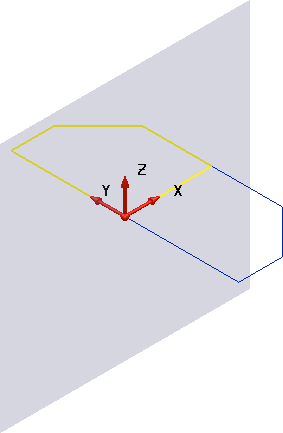

   Wenn die YZ-Ebene ausgewählt ist:

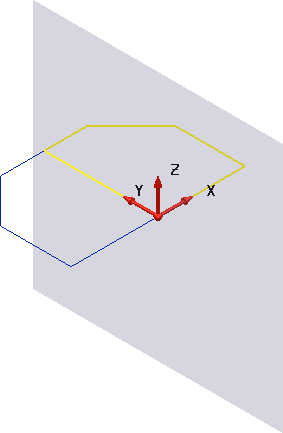

   Wenn die ZX-Ebene ausgewählt ist:



4. Klicken Sie auf Ausführen , um die Änderungen zuzuweisen, oder auf Abbrechen .
