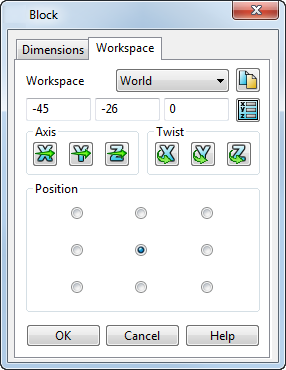

Verwenden Sie die Arbeitsraum-Registerkarte, um den Arbeitsraum der Regelfläche anzugeben.
Sie können:
- Den Arbeitsraum definieren, in dem die Regelfläche bearbeitet werden soll. Hierzu wählen Sie eine Arbeitsebene aus der Dropdown-Liste aus.
- Erstellen Sie eine Kopie der Arbeitsebene, indem Sie im Dialogfeld auf
klicken. - Einen neuen Ursprung der Regelfläche bestimmen, indem Sie entweder neue X-, Y- oder Z-Werte eingeben oder auf
klicken, um das Dialogfeld Position zu öffnen. - Die Richtung der Achse ändern, indem Sie auf
,
oder
klicken, um das Dialogfeld Richtung aufzurufen. - Das Modell um seine Achse drehen, indem Sie auf
,
oder
klicken, um das Dialogfeld Rechner zu öffnen. Verwenden Sie den Rechner, um den Abstand festzulegen, um den Sie den Grundtyp drehen möchten. - Geben Sie die Position des Ursprungs der Regelvolumenquader an.

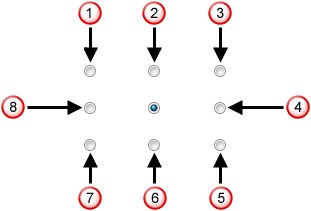

Die Vorgabeoption ist die Mitte der Basis des Quaders. Andere verfügbare Optionen werden nachfolgend angegeben. Alle Positionen sind relativ zum Vorgabewert.
Linke obere Ecke
Obere Kante, Mitte
Rechte obere Ecke
Rechte Kante, Mitte
Rechte untere Ecke
Untere Kante, Mitte
Linke untere Ecke
Linke Ecke, Mitte
OK - Übernimmt alle Änderungen und schließt den Dialog.
Anmerkung: Sie können dieses Dialogfeld auch verwenden, um mehrere Regelvolumen auszurichten.
