Formenaufbau-Assistent, Seite 3 – Bestätigen der Formparameter

Verwenden Sie die Optionen auf Seite 3 des Formenaufbau-Assistenten wie folgt:

• – Klicken Sie auf diese Schaltfläche, um die aktuellen Formparameter als Formkonfiguration zu speichern:
  1. Geben Sie einen Namen für die Konfiguration ein.
  2. Klicken Sie auf Speichern.

  Diese Konfiguration umfasst:

  • Katalog
  • Formgröße
  • Formtyp
  • Platzierung der Führungssäulen
  • Liste der Platten (einschließlich aller Rohteilplatten, die manuell hinzugefügt wurden).
  • zusätzliche Komponenten und Bemaßungen.
• – Klicken Sie auf diese Schaltfläche, um eine gespeicherte Formkonfiguration zu laden:
  1. Wählen Sie den Namen der gespeicherten Konfiguration aus der Liste aus.
  2. Verwenden Sie je nach Bedarf die folgenden Funktionen:
     • Klicken Sie auf , um die Formkonfiguration umzubenennen.
     • Klicken Sie auf , um die Formkonfiguration zu löschen.

       Diese Parameter werden auf die neue Form angewendet.

• – Klicken Sie auf diese Schaltfläche, um eine kürzlich verwendete Formkonfiguration zu laden:

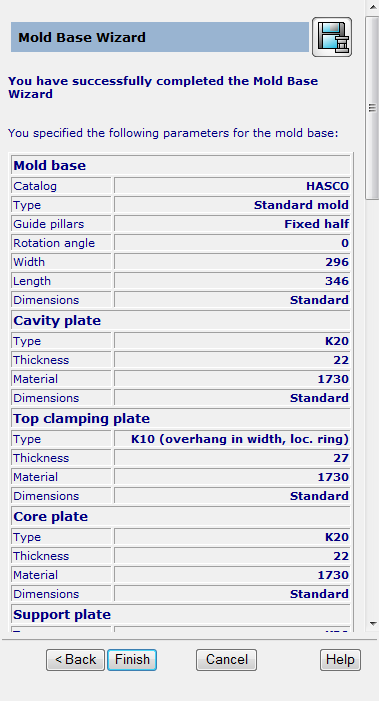

• Überprüfen Sie vor dem Erstellen des Formenaufbaus die Parameter:

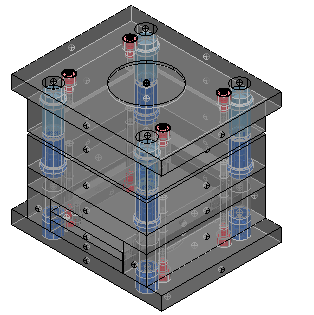

Klicken Sie auf Fertig stellen . Es dauert eine Weile, bis der Formenaufbau erstellt ist:

Ändern Sie die Ansicht in ISO 1, damit Sie die Komponenten nach der Erstellung deutlich sehen können.
