Fasen

Eine Fase ist eine zwischen zwei Linien erstellte spezielle Linie.

Angenommen, wir haben zwei Linien, wie in der folgenden Abbildung dargestellt:

Eine Fase zwischen den beiden ursprünglichen Linien wird unten gezeigt.

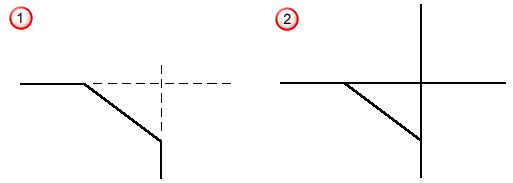

Zwei Fasenoptionen sind verfügbar:

• Drahtmodell-Registerkarte > Erstellen-Gruppe > Fase – Linien werden zurückgetrimmt zur Fase
• Drahtmodell-Registerkarte > Erstellen-Gruppe > Fase > Ungetrimmte Fase – Linien bleiben ungetrimmt



Eine Fase wird mit einer der folgenden Methoden festgelegt:

• Winkel-Abstand (Vorgabe) – Winkel aus der ersten Linie und deren Abstand entlang der ersten Linie (gemessen vom Schnittpunkt der beiden Linien):



• Winkel-Länge – Länge und Winkel von der ersten Linie:



• Abstand entlang – Abstände entlang beider Linien (gemessen vom Schnittpunkt der beiden Linien):



Legen Sie den vorgabemäßigen Fasentyp und die Größe im Dialogfeld Optionen fest.

Sie können auch benutzerspezifische Fasen durch Angabe von Linienlänge und Winkel erstellen sowie Fasen unter Verwendung des Dialogfelds Fasen-Editor erstellen.
