Grafische Bearbeitung von Ansichten

Sie können eine Ansicht grafisch mithilfe grafischer Ziehgriffe ändern, die beim Auswählen der Ansicht angezeigt werden.

Der Cursor nimmt die Form einer Hand an, wenn Sie die Maus über die Ziehgriffe bewegen.

Tipp: Zum Auswählen der Ansicht klicken Sie mit der rechten Maustaste auf die Ansicht, und wählen Sie Auswahl aus dem Kontextmenü.

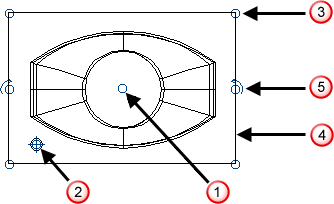

Es gibt fünf Arten von Ziehgriffen:

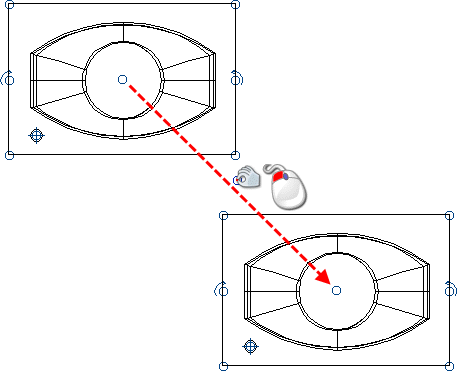

• Mit dem mittleren Ziehgriff wird die Ansicht positioniert. Verschieben Sie mit dem Ziehgriff die Ansicht an die neue Position:



• Der Ursprung-Ziehgriff wird wie der mittlere Ziehgriff zum Positionieren der Ansicht verwendet. Verschieben Sie mit dem Ziehgriff die Ansicht an die neue Position.

  Im Gegensatz zum Ziehgriff verwendet dieser den Intelligenten Cursor zur Eingabe von Positionen. So werden über Referenzpunkten beispielsweise Konstruktionslinien und Beschriftungen angezeigt.

  Weitere Informationen finden Sie unter Eingabe von Positionen mithilfe des Intelligenten Cursors.

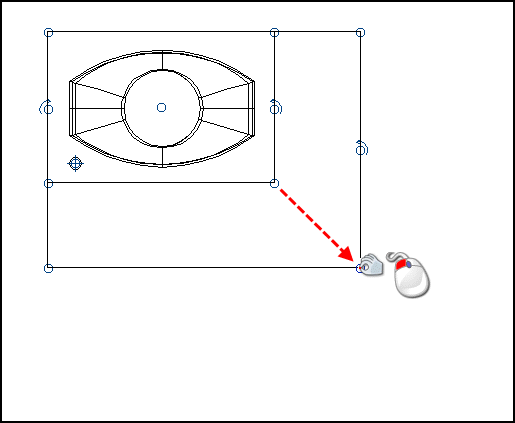

• Ecken-Ziehgriffe werden verwendet, um die Größe der Ansicht zu ändern. Beim Verschieben des Ziehgriffs wird die Größe der beiden mit dem Ziehgriff verbundenen Seiten geändert:

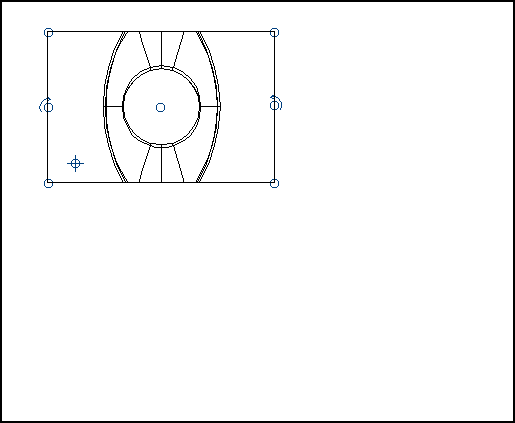

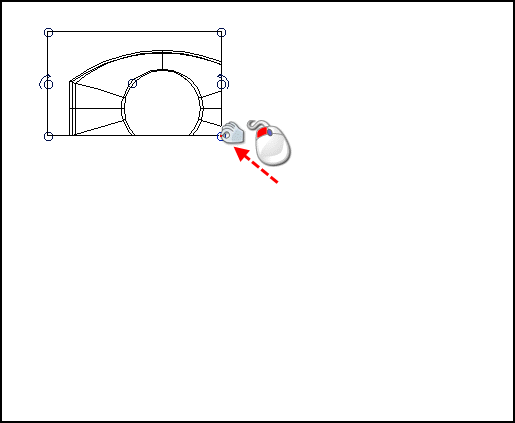

  Wenn Sie die Größe der Ansicht ändern, sehen Sie mehr oder weniger vom Modell. In der untenstehenden Abbildung wird gezeigt, was Sie beim Verkleinern einer Ansicht sehen. Die Ansicht des Modells ist auf die Grenzlinie der Ansicht beschränkt:

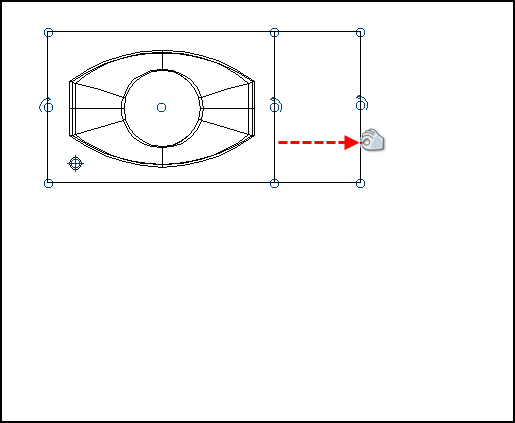

• Auch mit Seiten-Ziehgriffen wird die Größe der Ansicht geändert. Es wird jedoch nur die Größe der Seite der Ansicht mit dem Ziehgriff geändert:



• Drehen-Ziehgriffe drehen die Ansicht um 90. Klicken Sie auf den rechten Drehen-Ziehgriff, um die Ansicht um 90 gegen den Uhrzeigersinn, oder auf den linken Drehen-Ziehgriff, um sie um 90 im Uhrzeigersinn zu drehen.

  Das Modell dreht sich innerhalb der Ansicht:
